УКВ усилитель мощности на лампах ГУ-32 и ГУ-29

Вниманию читателя предлагается УКВ усилитель мощности (УМ) на двух стеклянных лампах ГУ-32 и ГУ-29. УМ проектировался для работы совместно с переносной УКВ ЧМ радиостанцией Rexon RL-115, имеющей малую выходную мощность (примерно 0,25 – 0,3 Вт) и переделан из авиационного передатчика РСИУ-4М. Оставлены детали 2-х последних ВЧ каскадов, всё остальное снято.

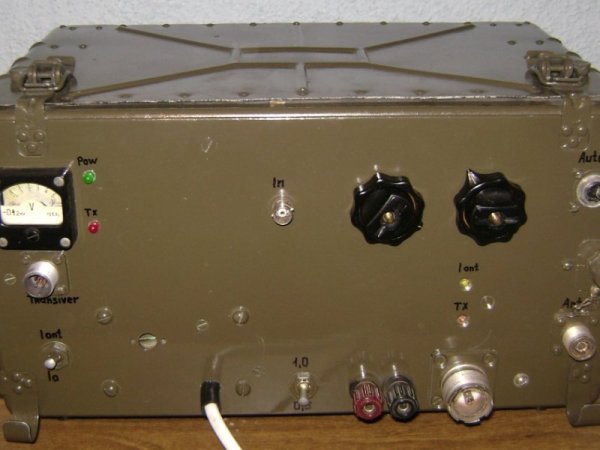

И так – схема (рис.1), её можно разделить условно на 3 части: входной каскад на лампе VL1 ГУ-32, выходной каскад на лампе VL2 ГУ-29 и схемы автоматического переключения RX/TX на VD1-VD5, LED1, VT1, K1-K4, R1-R5, R10, C1-C4, S1. Чтобы не усложнять схему, блок питания не показан, хотя он поместился в корпусе усилителя (рис.2).



1. Входной каскад выполнен на лампе VL1 ГУ-32 (рис.3). Катушки ВЧ трансформатора Т1 и L12 (1,5 + 1,5 вит) намотаны на оправке диаметром 20 мм посеребренным проводом диаметром 1 мм, с шагом между витками 2 мм. Переменный конденсатор С15 (бабочка) – родной от передатчика РСИУ-4М.

2. Выходной каскад на лампе ГУ-29 (рис.4). Цепи смещения лампы VL2 пришлось переделать на раздельные для каждой половинки, так как у лампы ГУ-29 при одинаковом напряжении смещения ток первого анода составил 5 мА, а второго 40 мА. Для надёжного запирания лампы VL2 ее экранная сетка в режиме приема контактами К4.2 заземляется. Катушки ВЧ трансформатора Т2 намотаны на оправке диаметром 20 мм посеребренным проводом диаметром 1 мм, с шагом между витками 2 мм так, чтобы 2 + 2 витка первичной обмотки размещались с обоих концов вторичной обмотки на одной оси как показано на схеме рис.1 и рис.5. Аналогична конструкция и трансформатора Т1. С резистора R14 снимается напряжение для измерения тока выходного каскада. Переменный конденсатор С31 (бабочка) – родной от выходного каскада передатчика РСИУ-4М. Для измерения тока антенны при настройке УМ используется токовый ВЧ трансформатор Т3, первичная обмотка которого состоит из провода, идущего от контакта К3.1 к антенному разъему XW2 и пропущенного через ферритовое колечко из ВЧ-50 диаметром 7-10 мм, на котором намотана вторичная обмотка, состоящая из 10 витков провода ПЕВ-2 диаметром 0,3 мм.











3. Схема автоматического переключения RX/TX работает следующим образом (см. рис.1): при появлении ВЧ сигнала на входном разъеме XW1 оно выпрямляется VD1VD2, открывает ключевой VT1, что приводит к срабатыванию реле К1-К4 и как следствие подаче рабочих напряжений смещения и открытия ламп, подключению входного ВЧ напряжения на вход УМ, а выходого – через Т3 и разъем XW2 – к антенне. Даная схема опробована в нескольких УМ для ЧМ и показала себя достаточно надёжной в эксплуатации. При мощностях 0,1 – 0,2 Вт возможно придётся подобрать сопротивление резисторов R3, R4 или транзистор VT1 (с большим коэффициентом передачи тока), для надёжного срабатывания реле К1.
Напряжение сети у наших краях колеблется от 160 В вечером до 250 В ночью, поэтому пришлось стабилизировать накалы обоих ламп через ИМС линейных стабилизаторов VR1 и VR2 на 12 В, установленные на радиатор.

Так как корпус передатчика РСИУ-4М почти закрытый (рис.6), то для улучшения теплового режима пришлось наделать в нём по бокам отверстий и поставить вентилятор М1 от компьютерного блока питания.



Все дроссели намотаны на резисторах ВС-1 со снятым резистивным слоем, L1-L4 содержат по 10 витков провода ПЕВ-2 диаметром 0,3 мм, L5, L6, L10, L11, L13, L14, L15 – по 30 витков того же провода, L8 и L9 типа Д-0,2.

Настройка. После проверки правильности монтажа подать питающие напряжения. После 10-ти минутного прогрева, замкнуть коллектор и эмиттер транзистора VT1 и, вращая ось резистора R6, необходимо установить суммарный ток покоя лампы VL1 в диапазоне 20 – 30 мА. Соответственно регулировкой резисторов R11 и R12 необходимо установить ток покоя отдельно каждой половинки лампы VL2 по 20 – 30 мА. Подключить к XW2 эквивалент нагрузки. Подав на вход УМ возбуждение 0,2 – 0,3 Вт (частотой коло 145,5 МГц) конденсаторами С5, С15, С31 настроить контуры по максимуму выходного сигнала на индикаторе выходного ВЧ тока А.

При входной мощности 0,2 Вт выходная мощность составила 40 Вт, при 0,3 Вт возрастает до 60 Вт – это максимум для этого УМ, коэффициент усиления по мощности получился приблизительно 200 раз. При входной мощности 2 и 5 Вт мощность на выходе не меняется и составляет 60 Вт.

Возможно, у некоторых радиолюбителей возникнет вопрос – стоит ли возится с УМ на двух (!) лампах чтоб получить мощность 50 – 60 Вт и не лучше ли построить УМ на транзисторах? Скажу, что пока я учился делать УМ на транзисторах – я сжёг не один десяток ВЧ транзисторов, у половины выгорала база из-за перекачки по входу. Легко перекачать и сжечь каскад, рассчитанный на 0,1 – 0,3 Вт входной мощности подав даже случайно 5 Вт. Я не говорю уже про эксперименты с новыми, ненастроенными антеннами. Мне просто нужен был «не убиваемый» УКВ усилитель, лампа ГУ-32 переживёт и 10 – 15 Вт по входу, а ГУ-29 – работу с оборванной антенной.


Успехов вам в конструировании.

Василий Мельничук (UR5YW), г.Черновцы
