Мощные высокочастотные транзисторы стоят не дешево, и их приобретение обходится в копеечку. Поэтому модернизация усилителя мощности с целью замены дорогих транзисторов представляется актуальной. Чем же их можно заменить? Мне приглянулись мощные "половики" IRF510, 520, 630. Ну, и что, что импортные. Зато дешевые, примерно, доллар за штуку! Естественно. заменяя ими биполярные транзисторы, пришлось, прежде всвао, переработать цепи смещения (см."Р-Д" Na11 стр. 12. 13). Каких-либо других особенностей в этом усилителе нет. Можно, лишь отметить, что при установке полевых транзисторов следует соблюдать меры предосторожности от пробоя статическим электричеством.

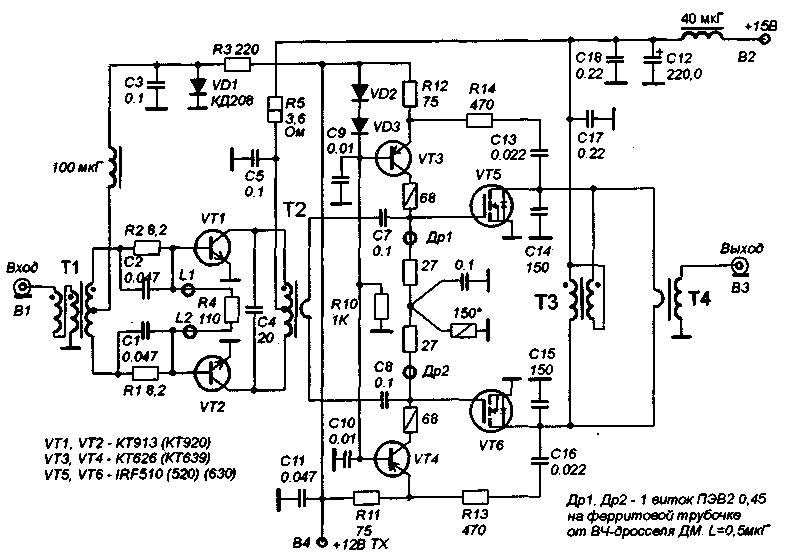

Puc.1
На рис. 1 приводится полная схема усилителя мощности. Резистором 150 Ом (со "звездочкой") устанавливается ток покоя выходного каскада 150 мА. Конструкция высокочастотных широкополосных трансформаторов Т1 ... Т4 такая же, как в усилителе на биполярных транзисторах. Повторение этого усилителя в нескольких экземплярах и последующие испытания показали его надежную работу и высокие технические характеристики. Ниже приводятся некоторые из них.
Входное и выходное сопротивление - 50 Ом; Диапазон частот - 1,8 до 30 МГц; Синусоидальная мощность на выходе при напряжении питания +15В на сопротивлении нагрузки 50 Ом и с диапазонным ФНЧ: на диапазонах 160 и 10 м - 45 Вт; на остальных KB диапазонах - не менее 50 Вт; Продукты интермодуляции на частоте 14170 КГц (за счет введения активной ООС (отрицательной обратной связи) - не хуже -40 дБ.
Puc.2
Конструктивных особенностей этот усилитель не имеет, и его сборка соответствует тем же требованиям, предъявляемым к изготовлению подобных устройств на биполярных транзисторах. Более того, этот усилитель универсален, и его можно рекомендовать для внедрения в аналогичные радиолюбительские конструкции.
