Антенна с нагруженной петлей – компактное решение для КВ
Антенна с нагруженной петлей, описанная в журнале ANTENTOP, выпуск 23, представляет собой практичную конструкцию антенны для радиолюбителей, имеющих ограниченное пространство, но желающих работать в КВ-диапазонах.
Эта антенна использует простую проволочную петлю в сочетании с согласующим трансформатором и нагрузочным резистором, что позволяет небольшой по размерам петле вести себя как более крупная антенна. Петля обычно устанавливается вокруг балкона, оконной рамы или небольшой опорной конструкции. Поскольку длина петли короче полной длины волны, для согласования импеданса антенны со стандартной 50-омной коаксиальной линией питания используются нагрузочный резистор и ферритовый трансформатор. Такая конструкция позволяет антенне работать в нескольких КВ-диапазонах, сохраняя при этом приемлемый КСВ. Одним из преимуществ антенны с нагруженной петлей является ее компактный размер и простота установки, что делает ее идеальной для жителей квартир и портативных станций. Хотя некоторая мощность теряется в нагрузочном резисторе, антенна по-прежнему хорошо работает как для приема, так и для передачи на малой мощности.
Подобные конструкции демонстрируют, как креативная разработка антенн может помочь радиолюбителям оставаться активными в эфире даже в условиях ограниченного пространства.
Из описания источника:

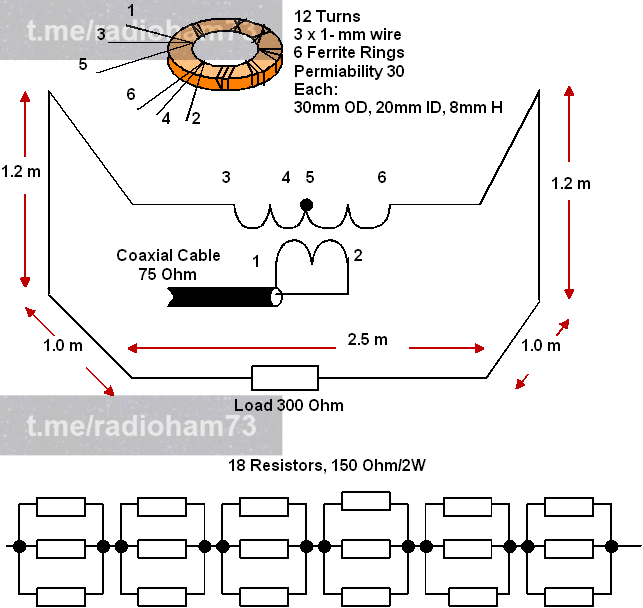

"Антенна была установлена по периметру моего балкона кирпичного дома. Для антенны использовалась проволока диаметром 1 мм. Трансформатор был намотан на 6 ферритовых колец с магнитной проницаемостью 30, размерами 30 мм наружный диаметр, 20 мм внутренний диаметр, 8 мм высота, тройной проволокой диаметром 1 мм. Нагрузка состояла из 18 резисторов 150 Ом/2 Вт. С антенной использовалась мощность 50 Вт. Антенна тестировалась только с CW-трансивером.
На 80-метровом диапазоне были проведены только локальные QSO в пределах моего города. Однако на 40-метровом диапазоне антенна работает гораздо лучше. Были проведены QSO с Северной Америкой, Южной Америкой, странами Карибского бассейна, Ямайкой и Африкой. Антенна хорошо согласована с трансивером на всех диапазонах.
Нагруженная петлевая антенна сравнивалась с вертикальной антенной, установленной на крыше. Вертикальная антенна демонстрирует увеличение эффективности как минимум на 3 деления по шкале RS."
