Антенна Yagi с 4 полноразмерными элементами для 20 метров
Монодиапазонные антенны обладают множеством преимуществ и поэтому пользуются предпочтением многих радиолюбителей благодаря своей простой конструкции и отличным характеристикам по сравнению с многодиапазонными антеннами.
Монодиапазонные антенны также имеют большее усиление, в них отсутствуют ловушки, можно передавать на полной мощности без ущерба для других частот, и, наконец, КСВ практически ровный по всему диапазону. Недостатками (немногими) являются большие физические размеры этих антенн, особенно для низких частот. Например, для диапазона 14 МГц четырехэлементная антенна, подобная описанной здесь, имеет стрелу длиной около восьми метров и отражатель длиной более одиннадцати метров.
Поэтому такая антенна требует прочной мачты и подходящего ротора с трением, чтобы она могла скользить на ветру, не ломаясь. Излучающий элемент этой монодиапазонной антенны представляет собой не что иное, как простой открытый диполь, питаемый кабелем RG8U с сопротивлением 52 Ом, максимально коротким. Для балансировки линии передачи можно использовать балун.
Строительство
Подготовьте три одинаковых держателя для элементов и хорошо припаяйте их, убедившись, что сварка производится под углом 90 градусов, иначе элементы не будут правильно параллельны друг другу.
Держатель для диполя требует больше работы; он состоит из алюминиевого прямоугольника размером 10 х 3 см и длиной 80 см. К нему крепятся четыре бакелитовых или других изоляционных держателя размером 10 х 10 х 3 см. Центральное отверстие должно быть диаметром 30 мм. Держатели будут разрезаны пополам посередине отверстия, чтобы получить две крышки для каждого держателя (см. приблизительные размеры крепления держателей).
Соберите диполь. Откалибруйте его в центре диапазона и убедитесь, что КСВ составляет около 1,1.
Имейте в виду, что после установки в сборку КСВ может увеличиться до 1,14 по всему диапазону.

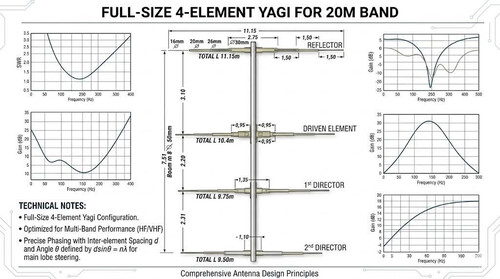

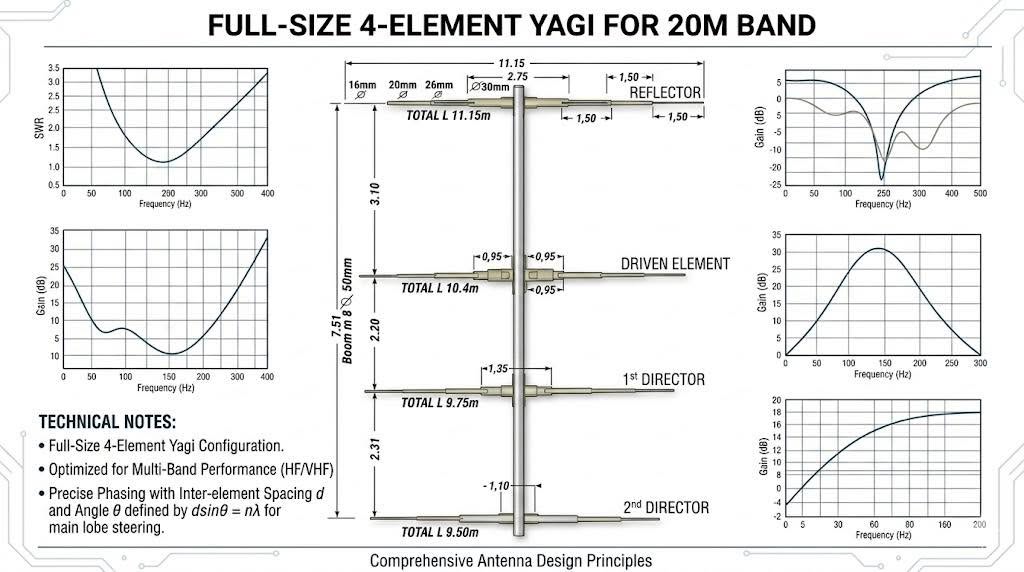

Отрежьте алюминиевые детали одинаковой длины, за исключением первой, центральной детали, которая имеет другую длину, поскольку длина элементов различна. Вставьте алюминиевые детали одна в другую, располагая их в виде лестницы, вставьте их в опоры и, только после определения размеров, закрепите их окончательно болтами, предпочтительно из нержавеющей стали. Теперь закрепите элементы на стреле, соблюдая расстояние между ними (они должны быть расположены на одной линии). После того, как все затянуто, поднимите антенну на высоту не менее 10 метров от отражающей плоскости.
