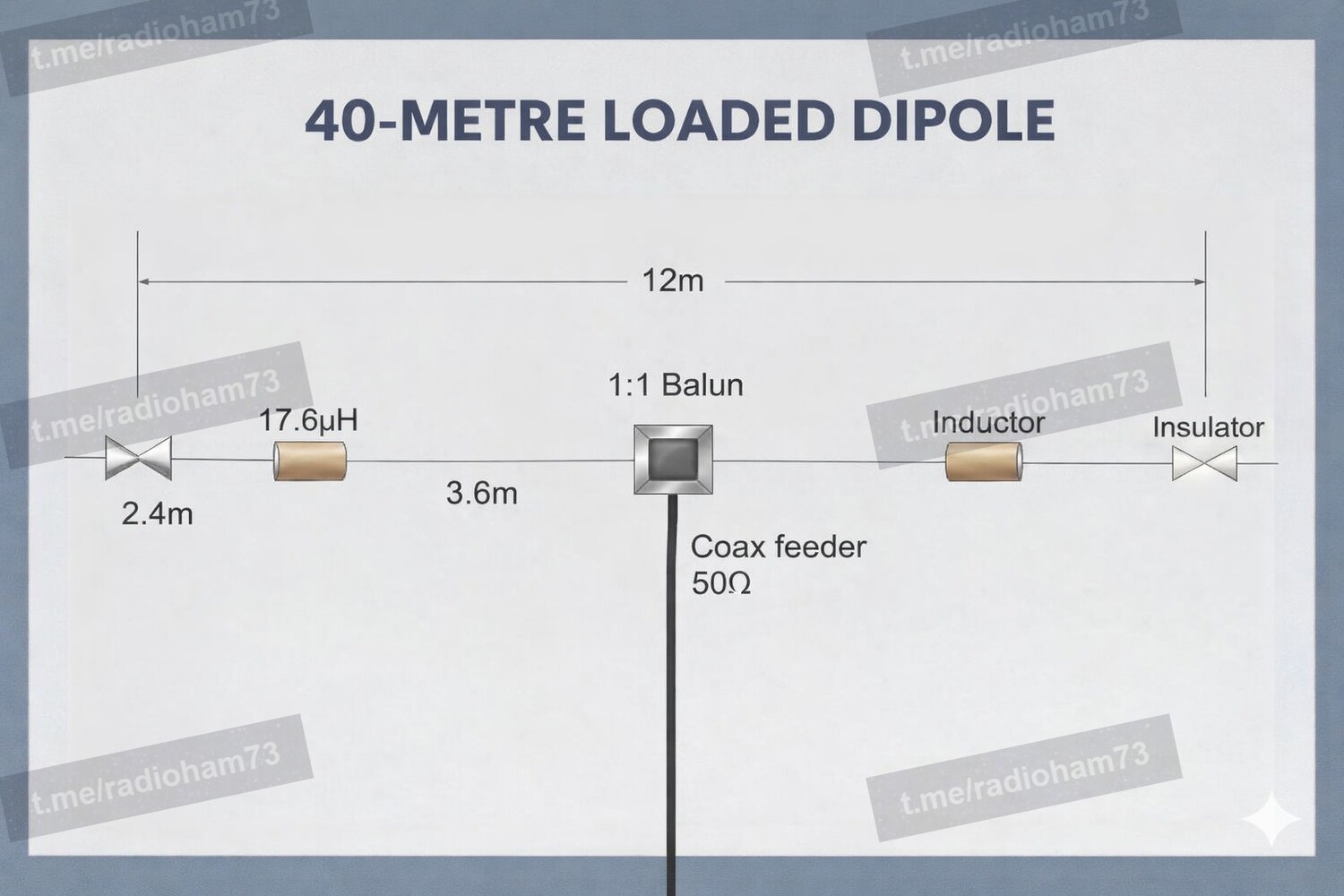

Этот диполь представляет собой укороченную полуволновую антенну, в которой используются нагрузочные катушки для электрического удлинения размеров антенны, что делает её подходящей для установки в условиях ограниченного пространства при сохранении резонанса в диапазоне 7 МГц.
Основные параметры и конструктивные особенности.
Центральная частота: ~7,1 МГц (диапазон 40 метров) Общая длина антенны: ~12 м (укороченная по сравнению с полноразмерным диполем ~20 м) Длина каждой ветви (до нагрузки): Внутренняя секция провода: ~3,6 м Внешняя секция провода: ~2,4 м Индуктивность нагрузочной катушки (на ветвь): ~17,6 мкГн Диаметр каркаса катушки: ~50 мм, пластиковая трубка Провод для катушки: ~2 мм, изолированная медная проволока Количество витков на катушке: ~22 витка Точка питания: центральное питание коаксиальным кабелем (рекомендуется дроссель/балун) Сопротивление питания: ~50–70 Ом в резонансе. Метод настройки: подгонка длины провода + регулировка витков катушки. Ожидаемая полоса пропускания на 40 м: сужена по сравнению с полноразмерным диполем.
Примечания к характеристикам:
Более компактный и простой в установке в небольших садах или на крышах с ограниченной площадью. Незначительная потеря эффективности из-за сопротивления катушки. Может работать на нескольких КВ-диапазонах с антенным тюнером (возможно использование диапазонов 20–10 м). Требует прочной механической опоры из-за веса катушек.
Этот диполь — это отличный компромисс между размером и производительностью, что делает его практичным КВ-решением для радиолюбителей с ограниченной террторией под установку антенн.
