Линейный усилитель на 2х ГУ-81М

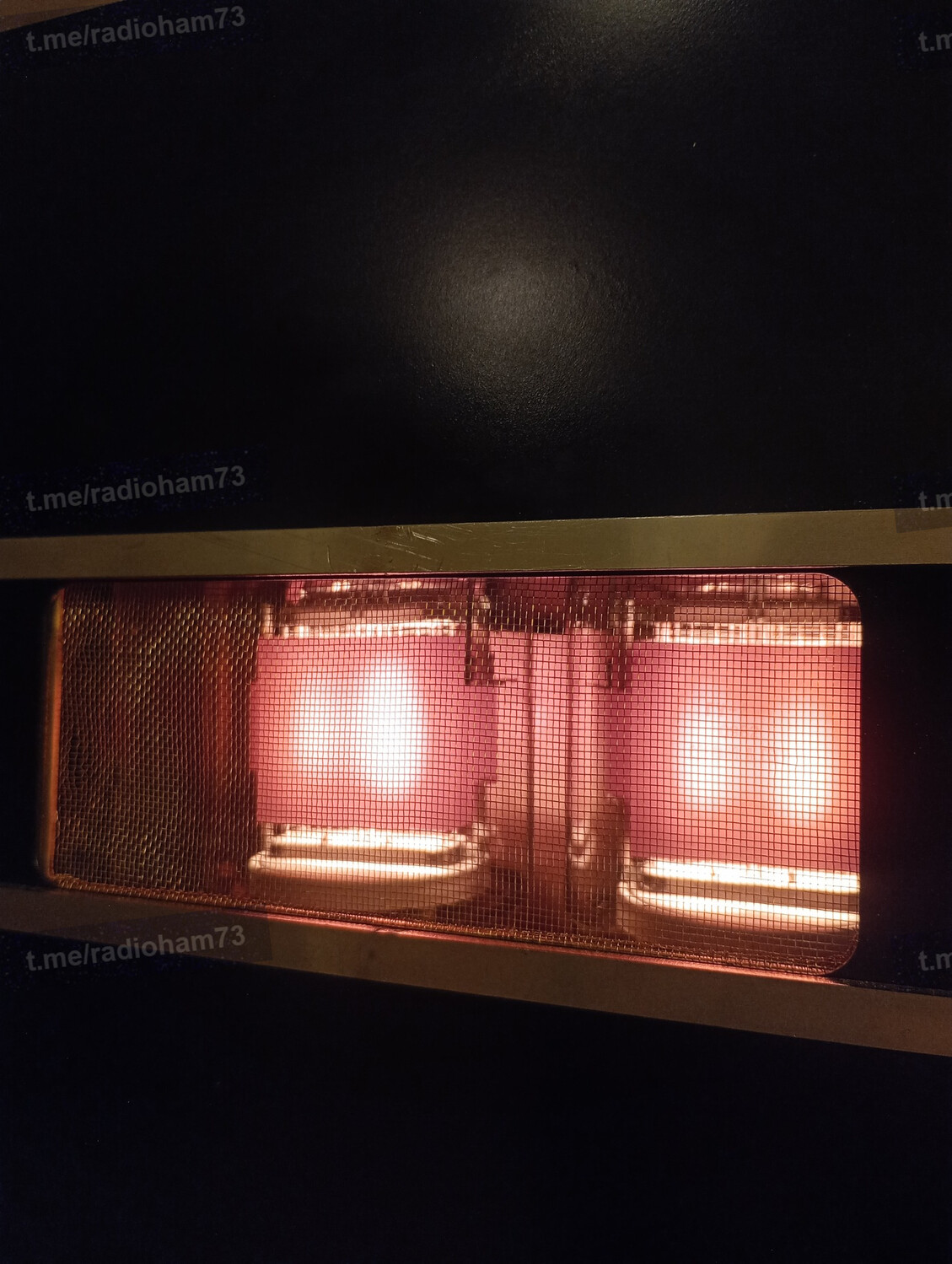

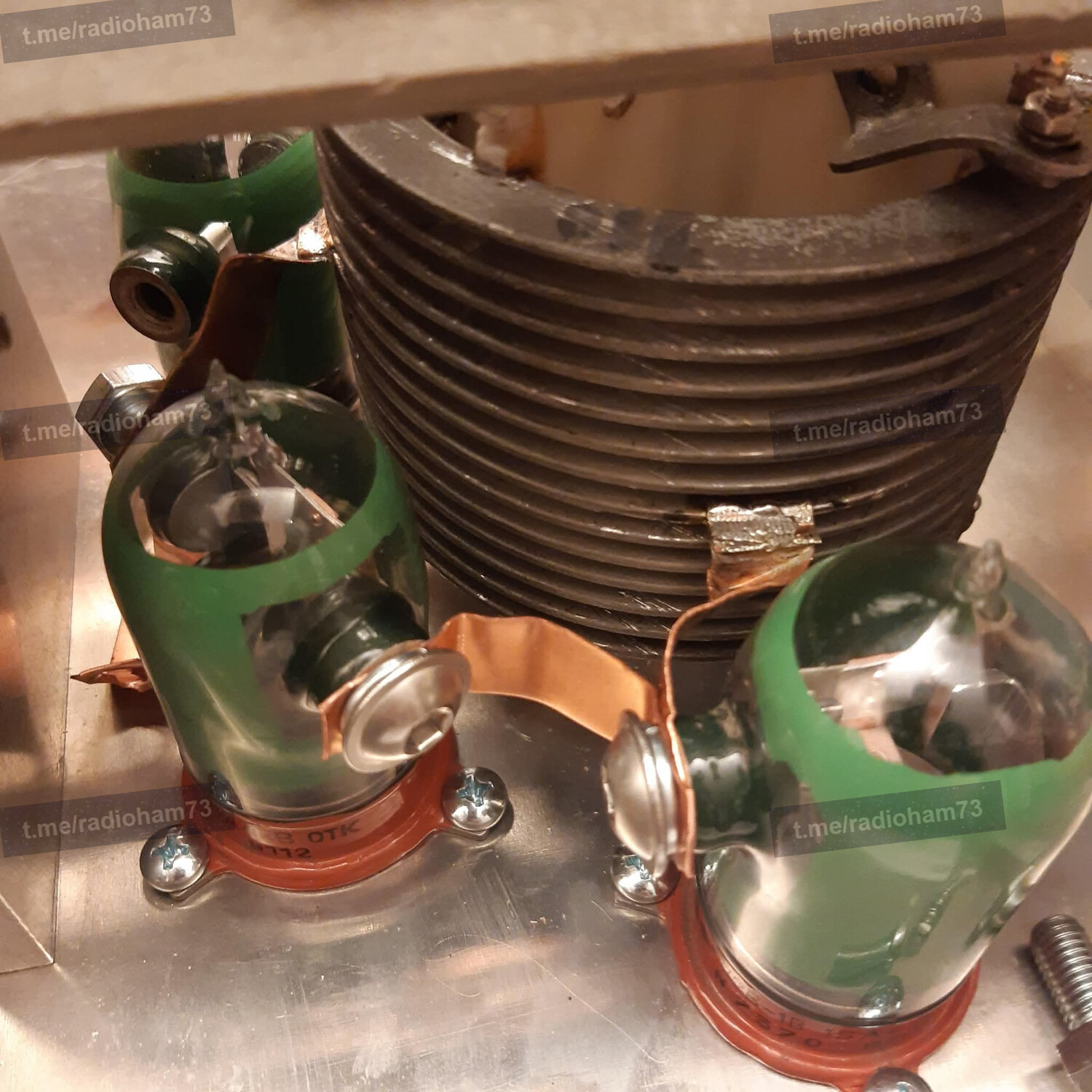

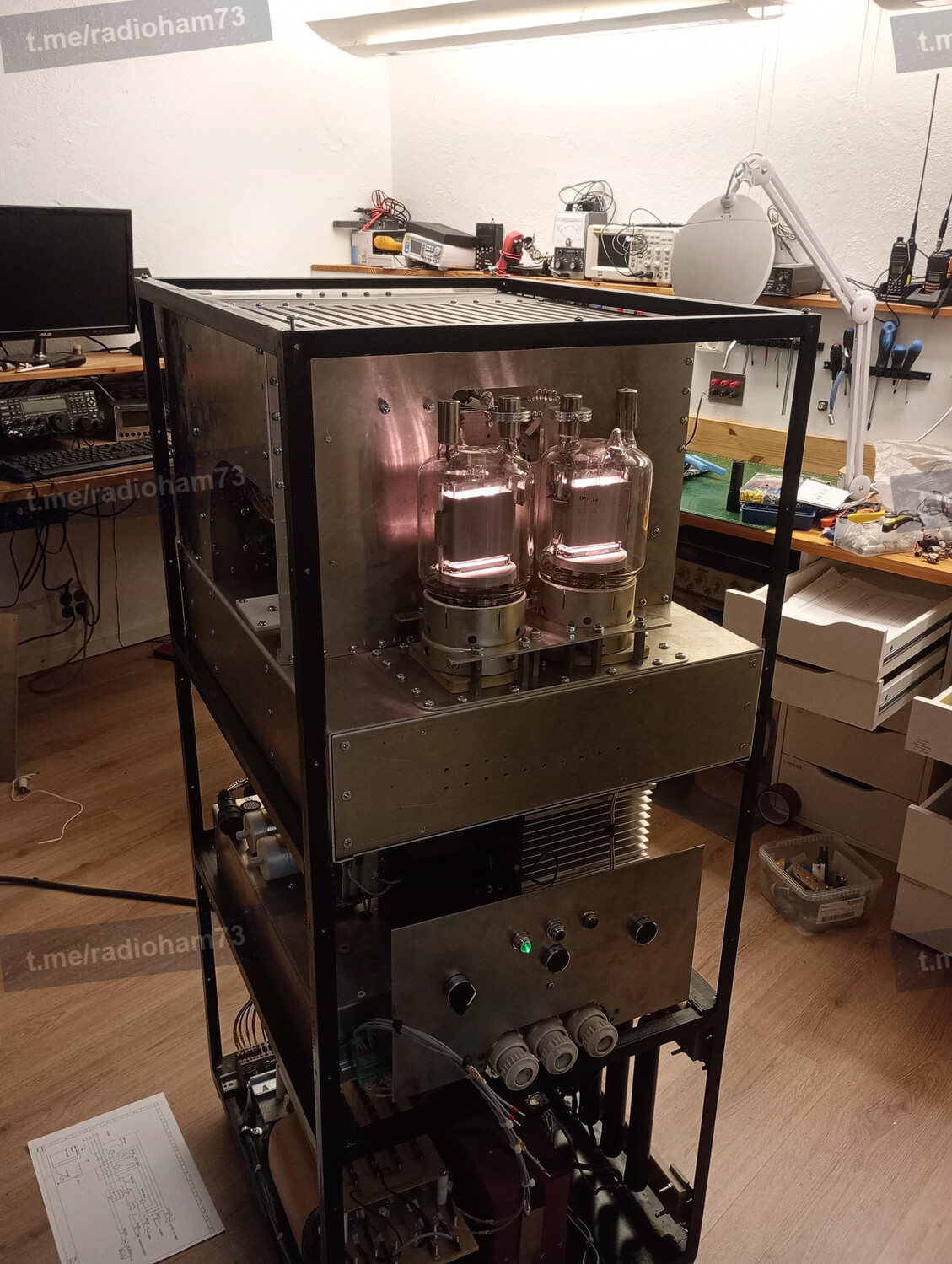

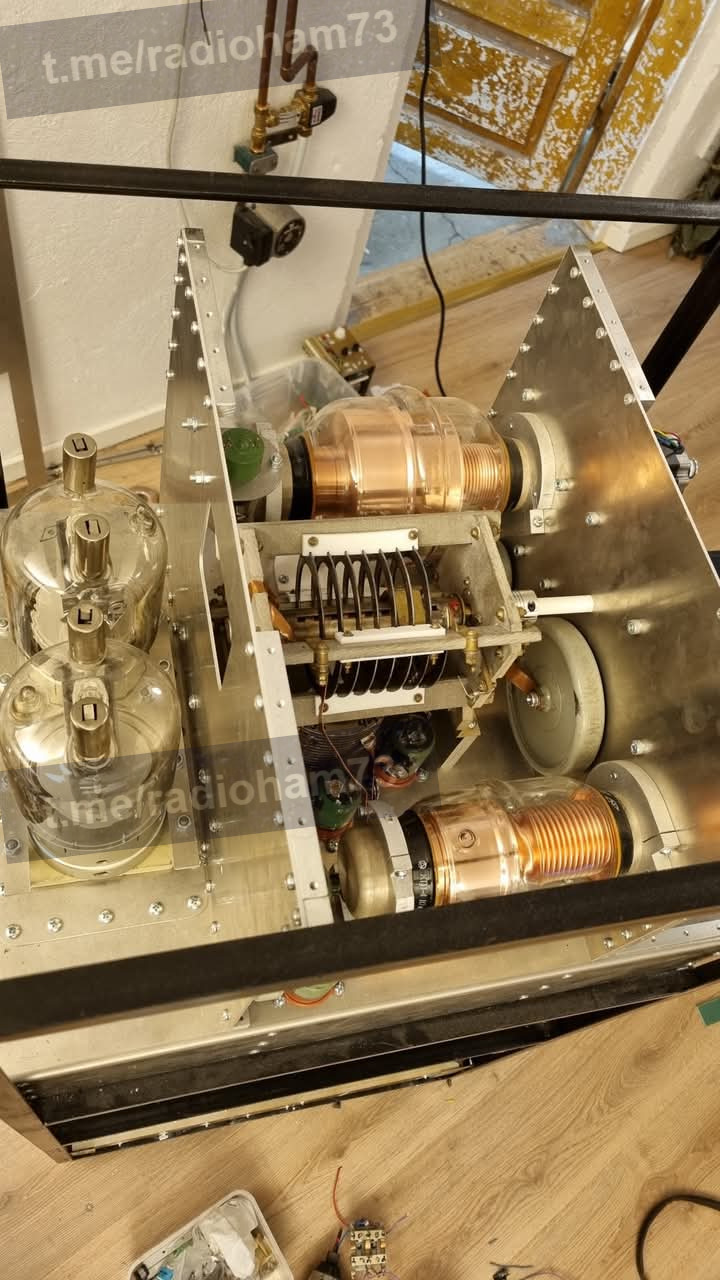

Линейный усилитель на 2 х ГУ-81М, собранный Томми SA2CLC с использованием вакуумных реле, вакуумных конденсаторов и роликовой катушки последовательно с фиксированной.

Томми написал:

Пи-фильтр с управлением шаговым двигателем, управляемый Arduino, с подключением к ПК и пользовательским интерфейсом рабочего стола.
Высоковольтный трансформатор использует 2 фазы (400 В) и обеспечивает 3000 В под нагрузкой. Напряжение на экране составляет ~850 В.

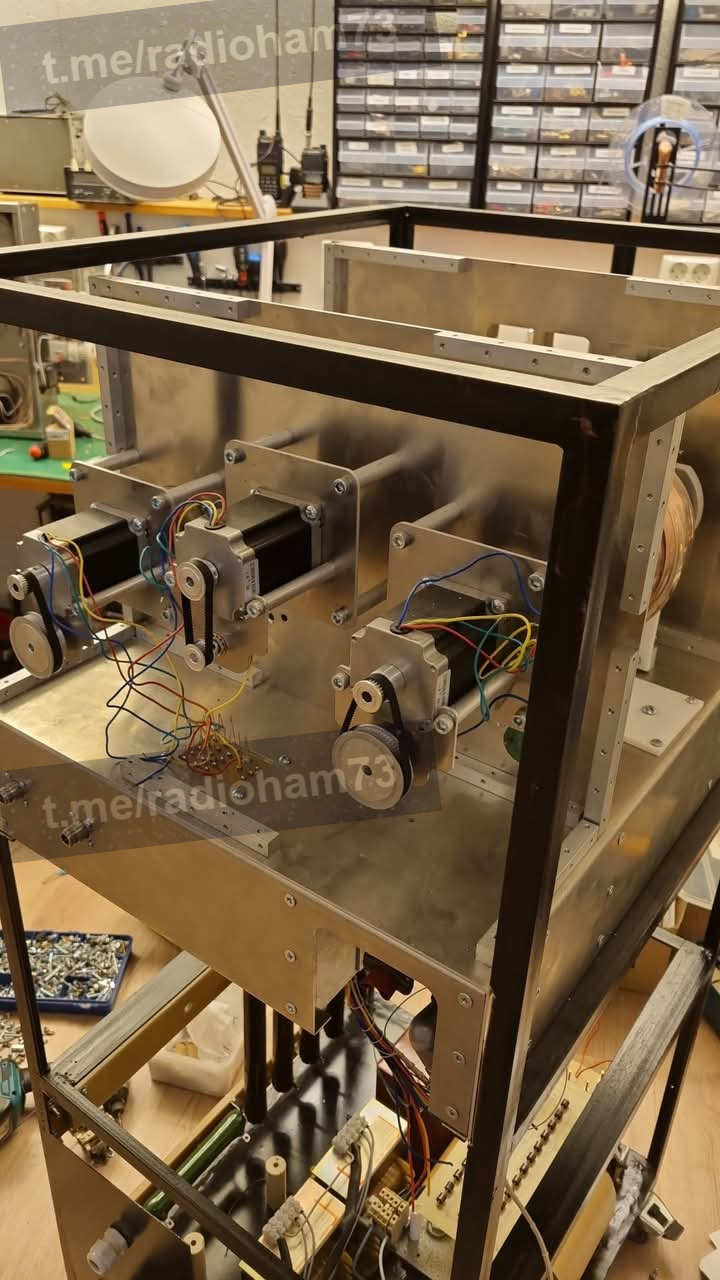

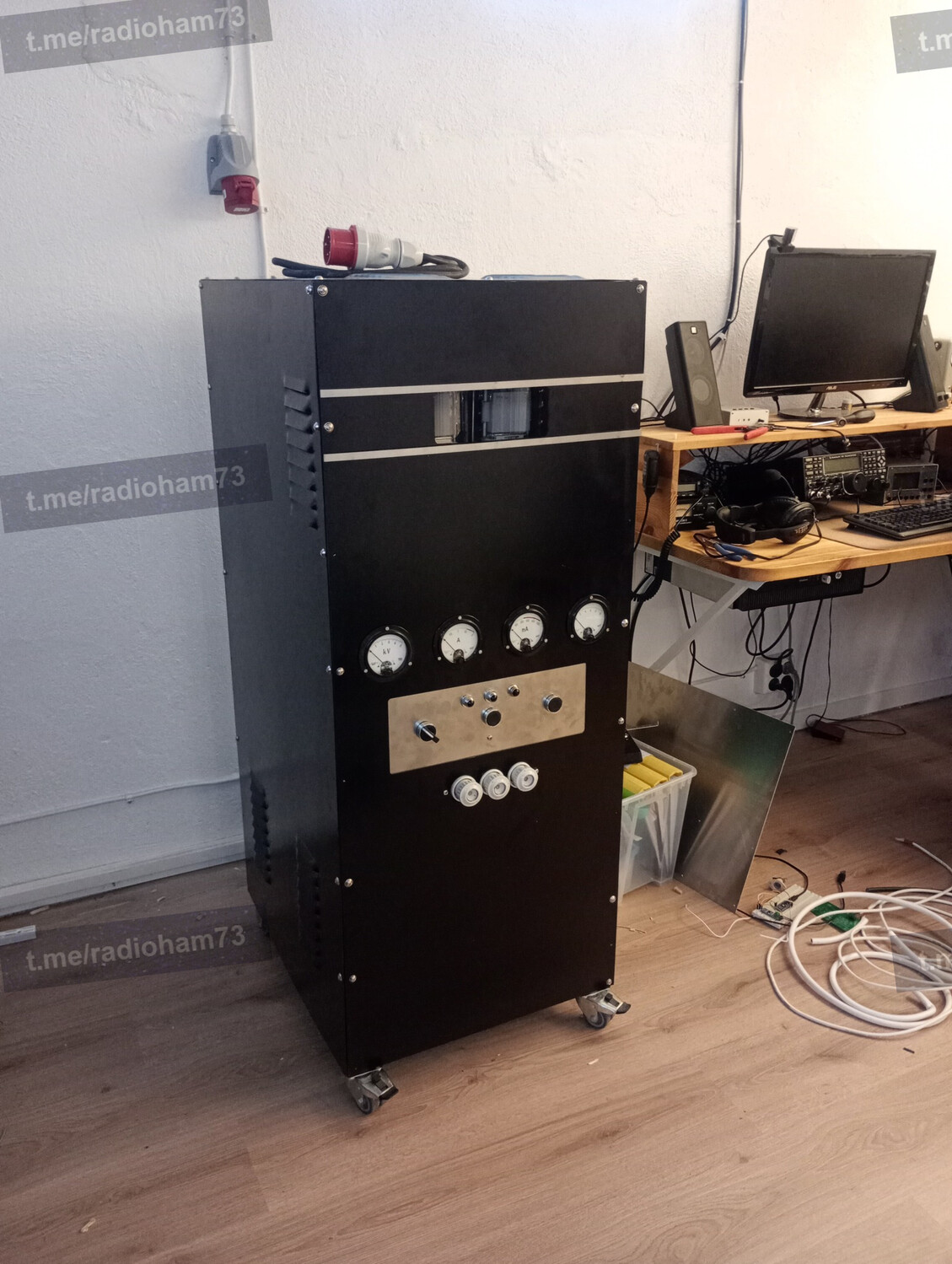

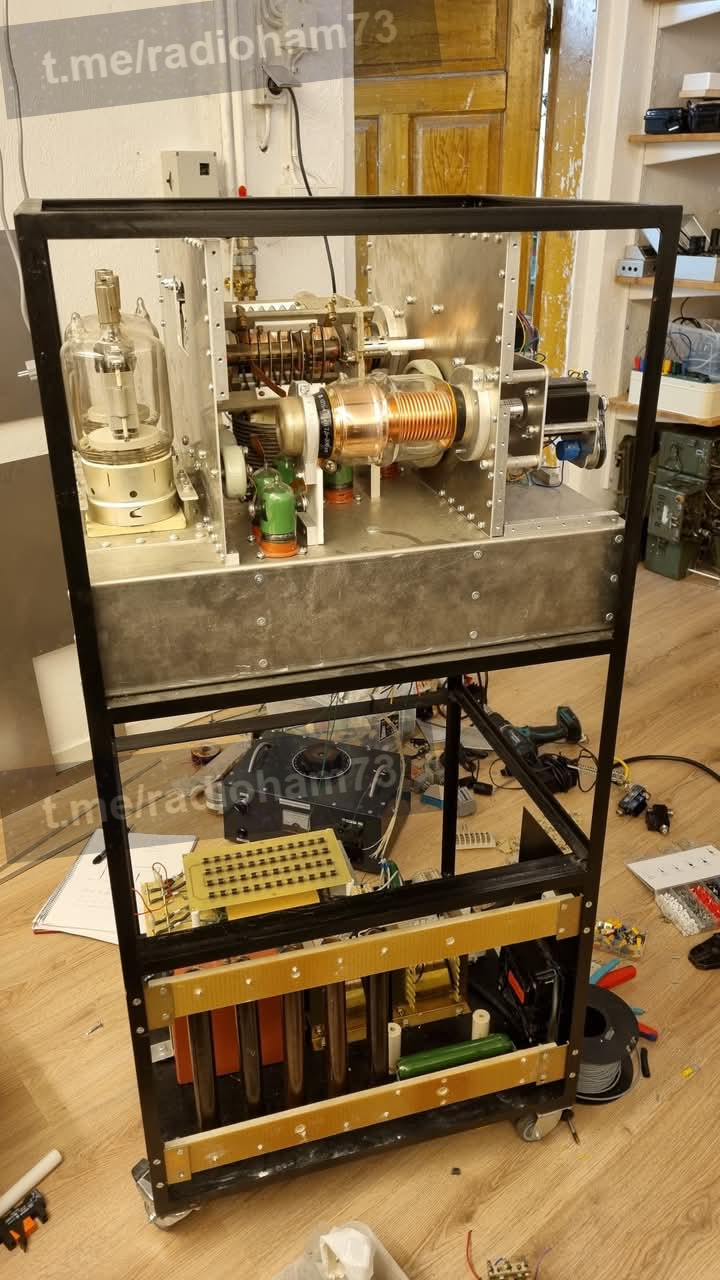

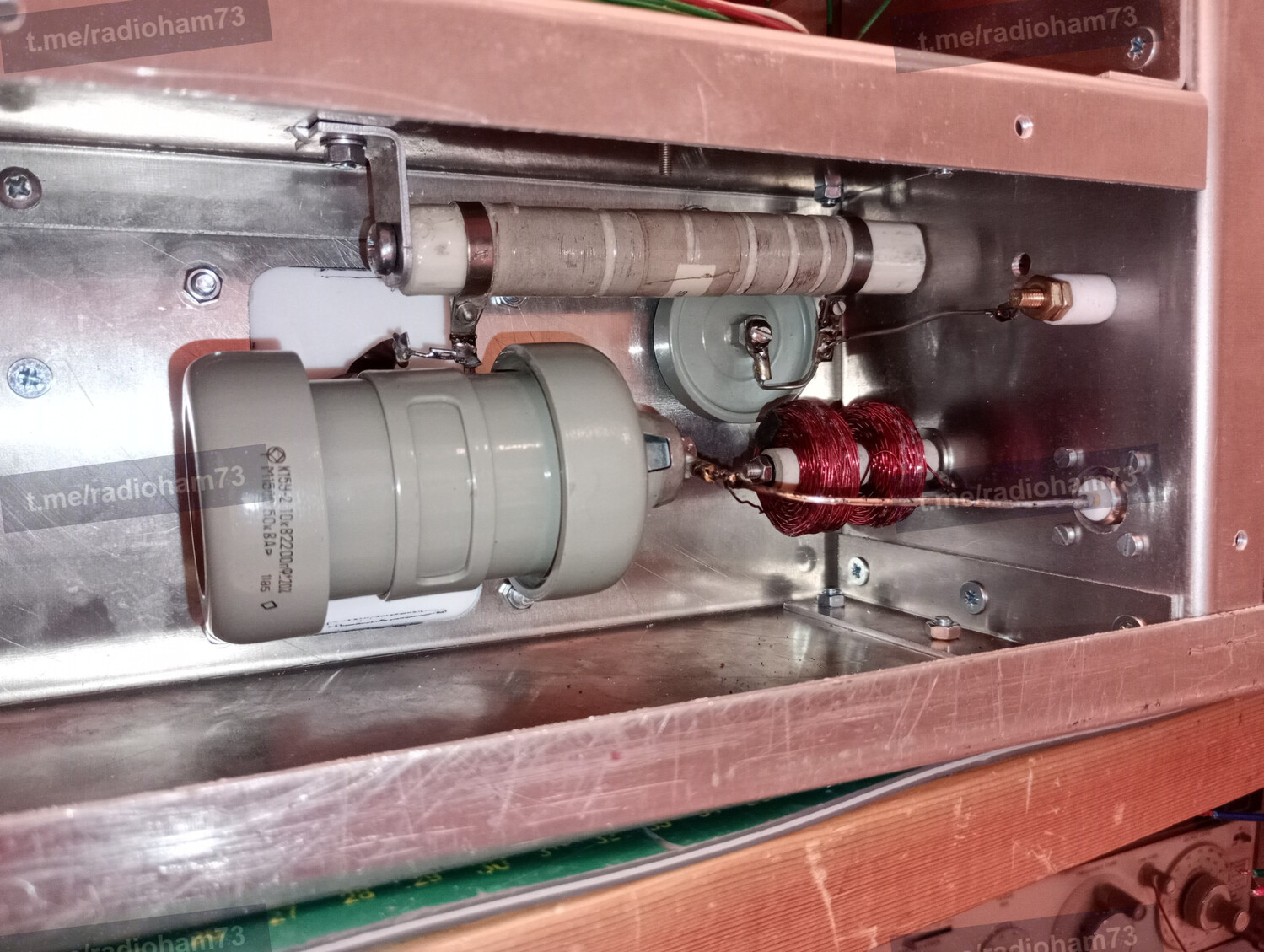

Шасси находится в самодельной стойке, где сверху располагается ВЧ-блок, вся логика (Arduino, контакторы и т. д.) — посередине, а все тяжелые компоненты — снизу.

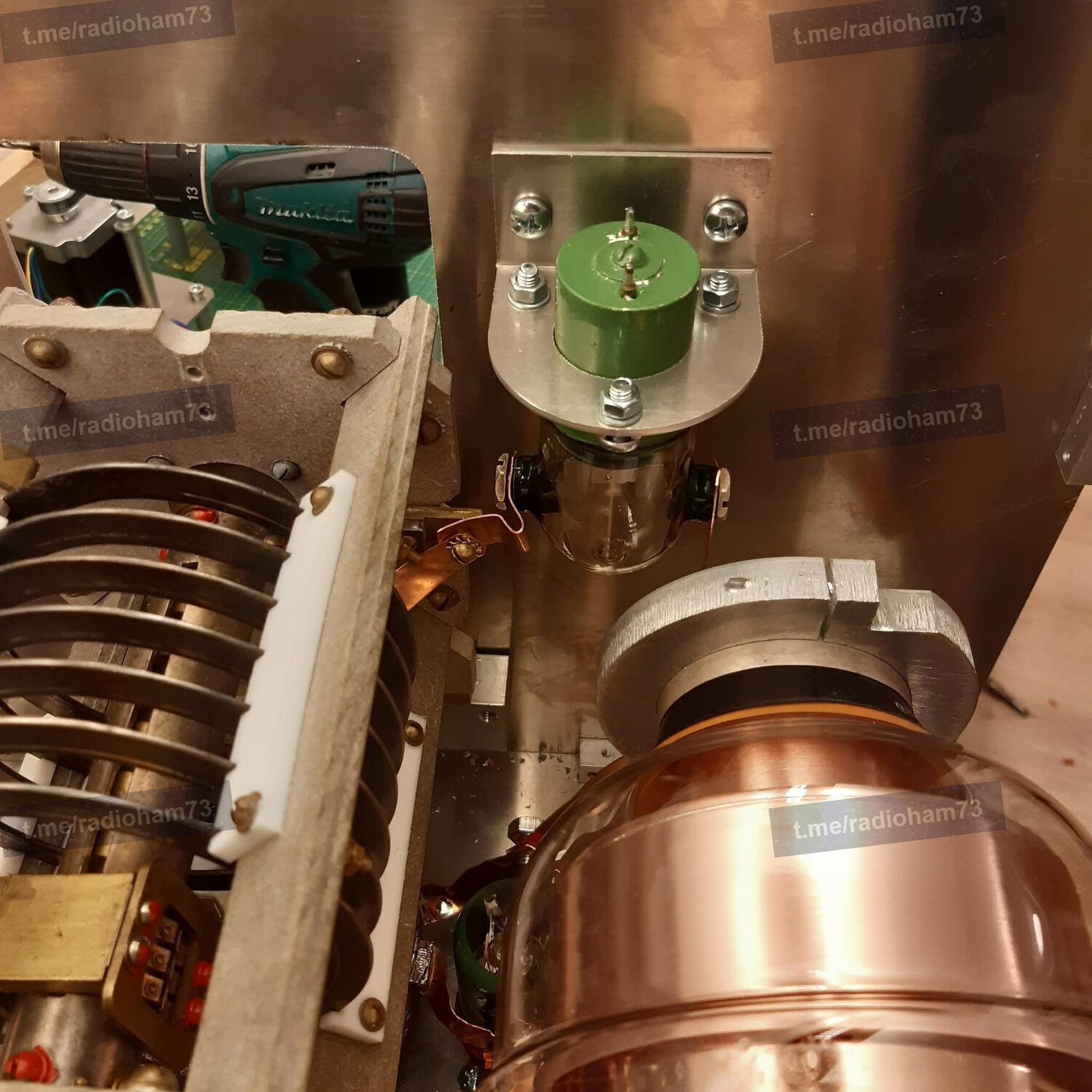

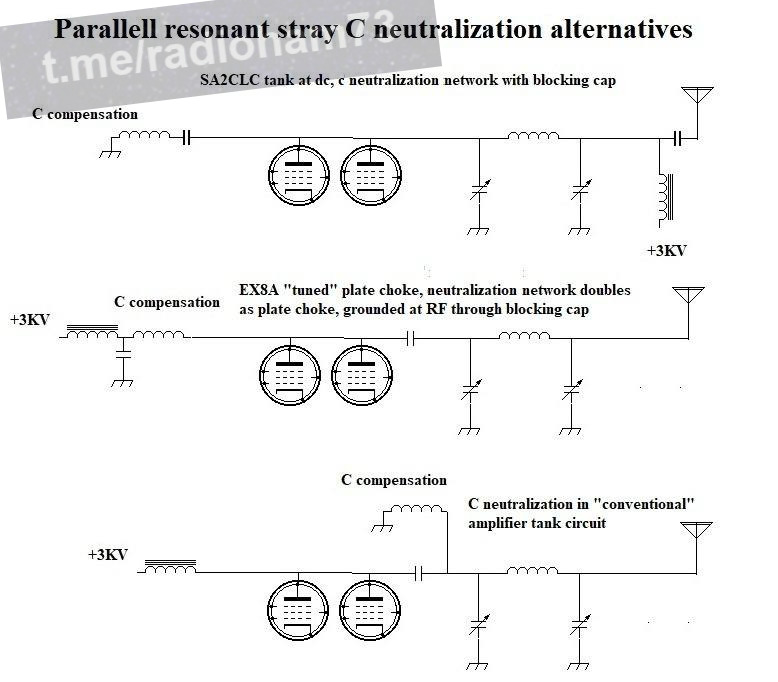

Собран по образцу EX8A, с той разницей, что у меня постоянный ток в колебательном контуре, а система питается от высокого напряжения в точке 50 Ом, что облегчает работу высоковольтного анодного дросселя. Я сделал цепь компенсации емкости анода, как в EX8A, но «наоборот», потому что я заземляю эту цепь.

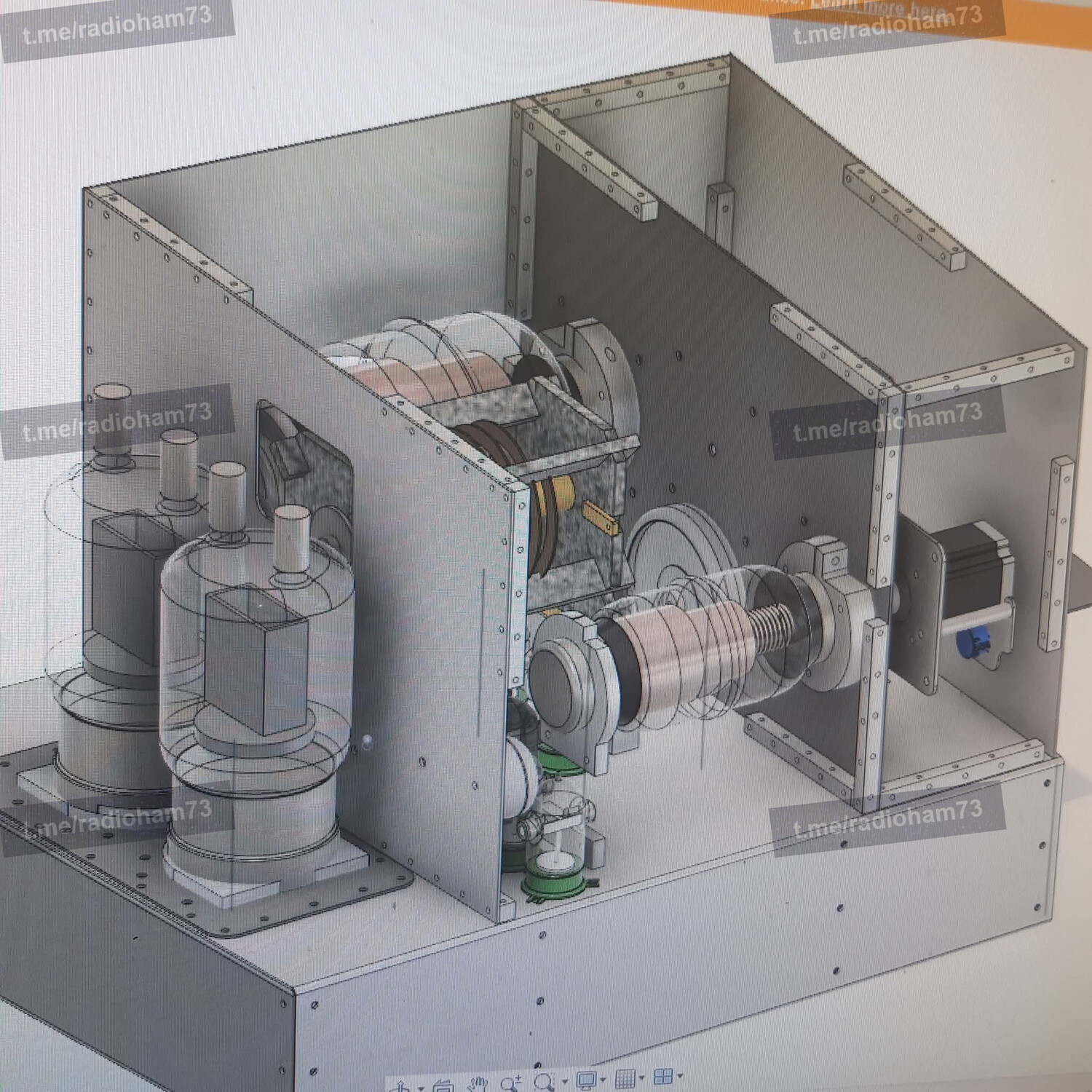

Я смоделировал всю колебательную схему в 3D и вырезал все детали на волоконном лазерном станке с ЧПУ из алюминия толщиной 2 мм.
Входная мощность 65 Вт, выходная мощность 2400-2000 Вт на диапазонах 160-15 м и 1600 Вт на диапазонах 12-10 м.
Возможна автоматическая перенастройка. Сохранение положений шаговых двигателей в верхнем и нижнем диапазонах, частота через CAT.

гУ 81 автомат


















ГУ-81 схема нейтрализации
