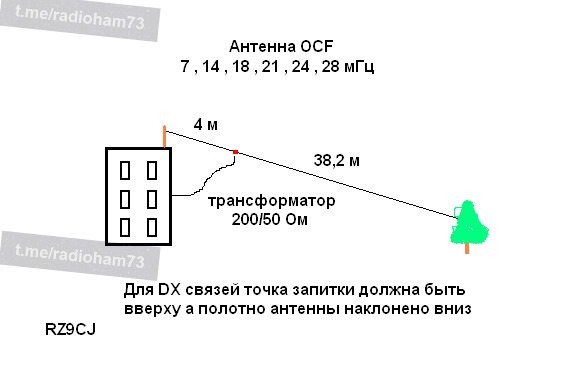

Владимир UC9CV построил многодиапазонную антенну ОЦФ размеры расчетные :
14.5 и 27 метра = общая длина 41,5 метра
Трансформатор мотался на двух сложенных кольцах 2000НМ диаметром 40 мм Первичная обмотка 2 витка Вторичная обмотка 4 витка
Антенна висит наклонно на высоте от 12 до 6 метров.
По измерениям КСВ на диапазонах составил : Встроенный КСВ -метр трансивера / внешний КСВ метр
80 м КСВ 2,8 3,0 40 м КСВ 1,5 1,5 30 м КСВ 1,8 2,0 20 м КСВ 1,4 1,6 17 м КСВ 1,4 1,8 15 м КСВ 1,7 2,0 12 м КСВ 1,4 1,7 10 м КСВ 1,4 1,8
Питание по кабелю 50 ОМ Неплохой результат для многодиапазонной антенны
По сообщению Владимира - есть QSO с Океанией TX7M , - это почти антипод - т.е. можно работать со всем миром Африкой ZS Южной Америкой LU много американцев А7 АР ну и куча Европы,т.е. антенна нормально работает - с ДХ работать можно. Связи проводились на 28 мГц,14 мГц, 7 мГц
