Приемник на диапазон 630 метров

Приемник радиолюбителя из Австралии на диапазон 630 метров

приемник на 630 метров

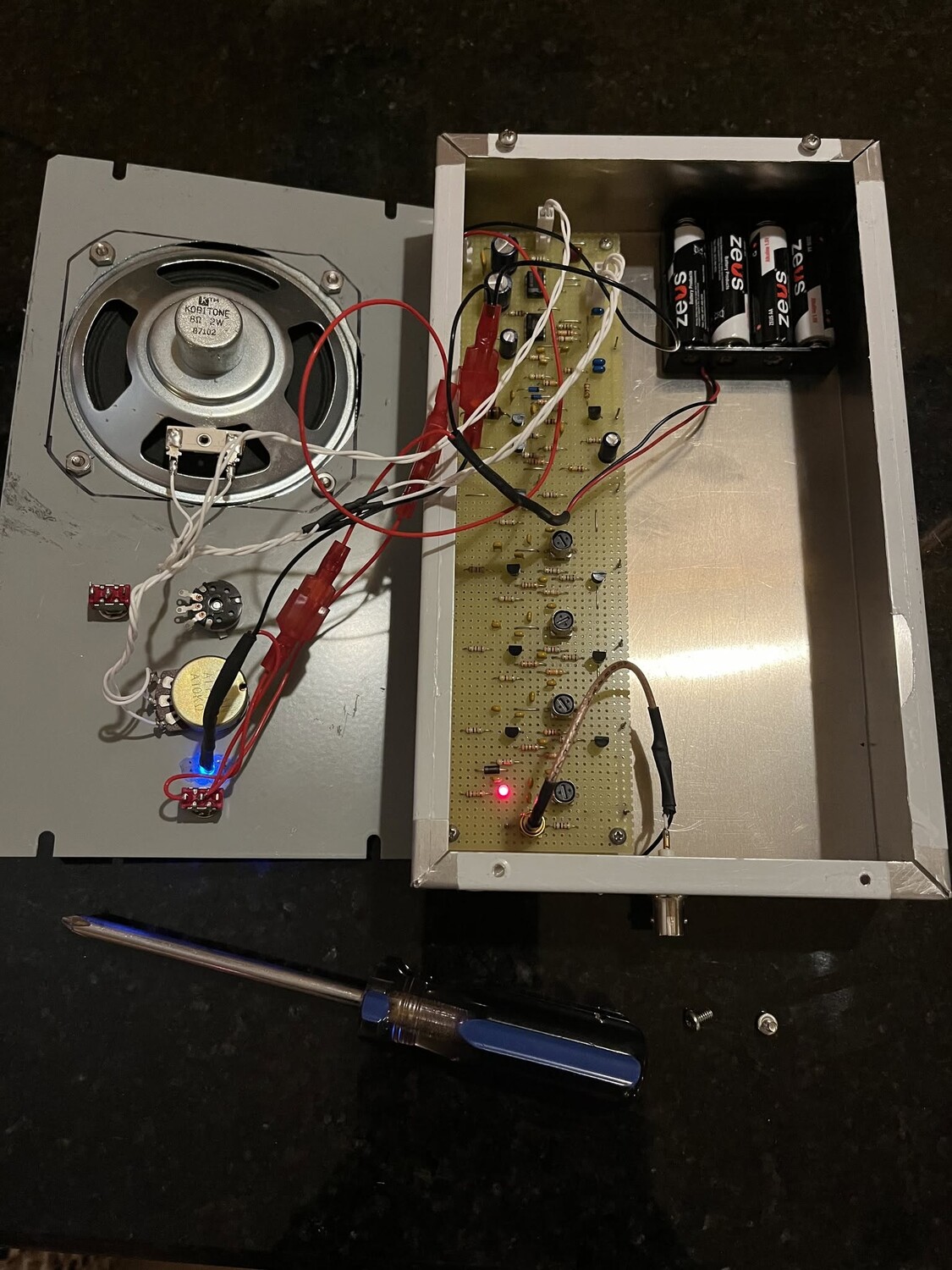

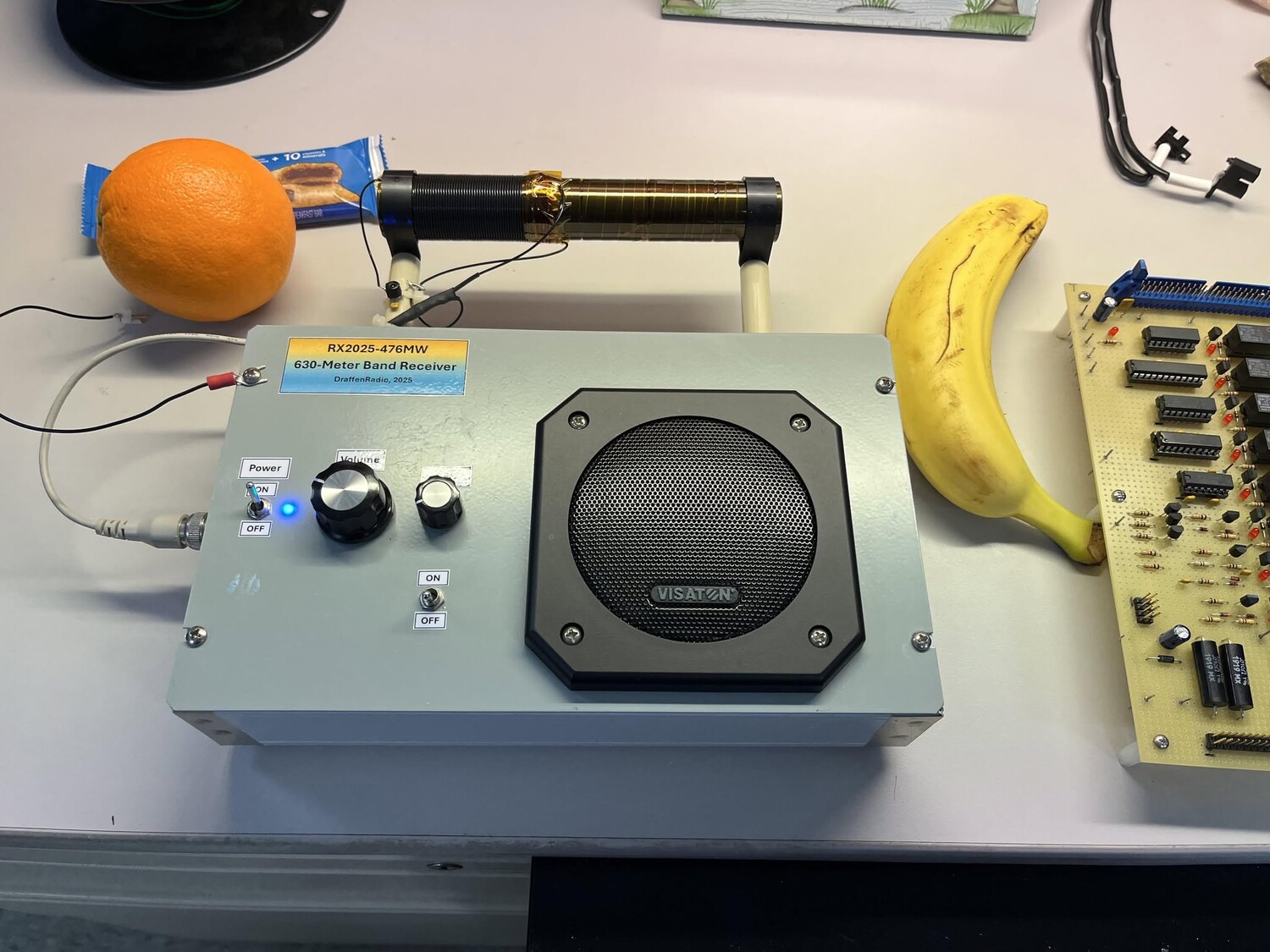

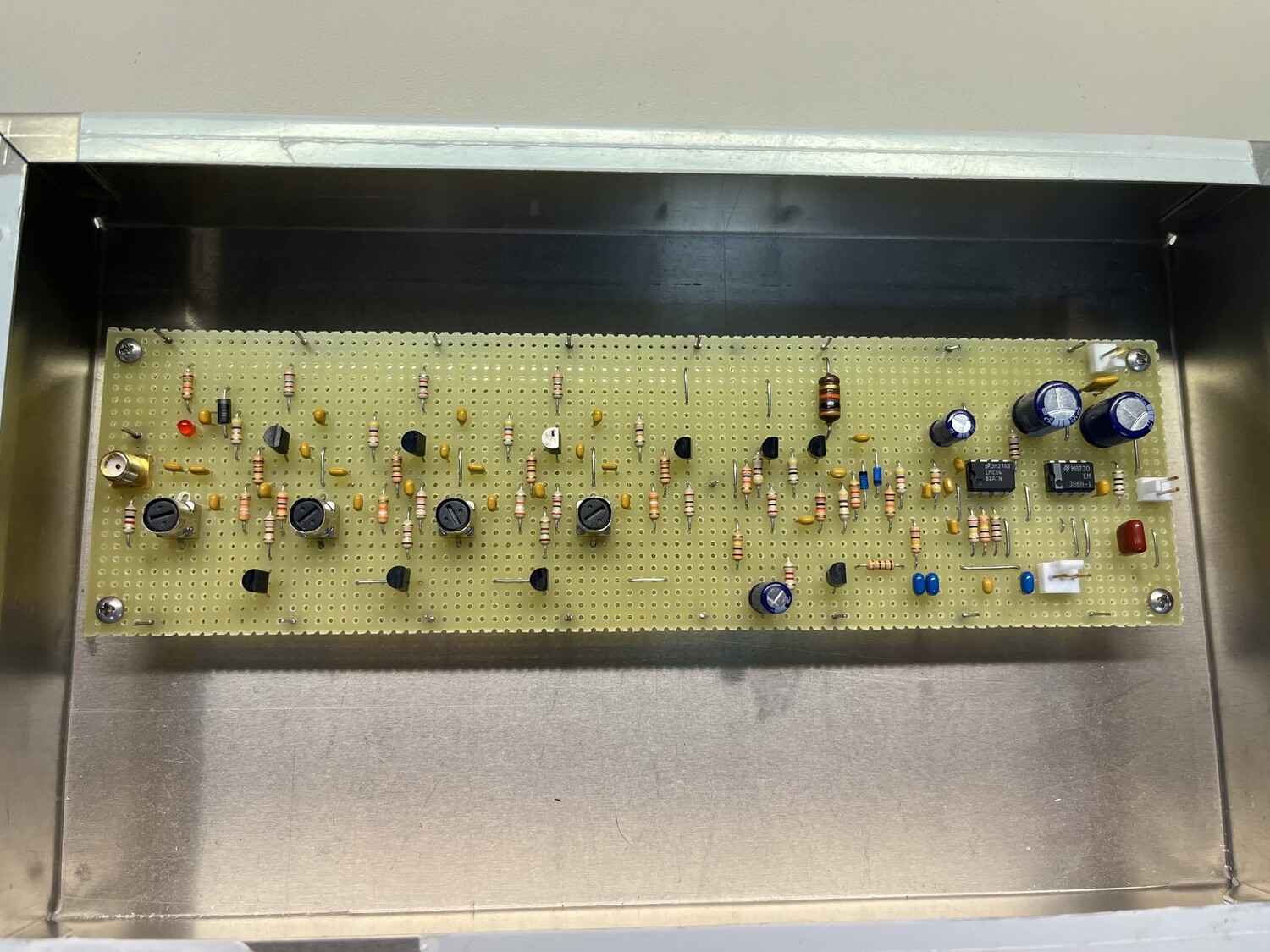

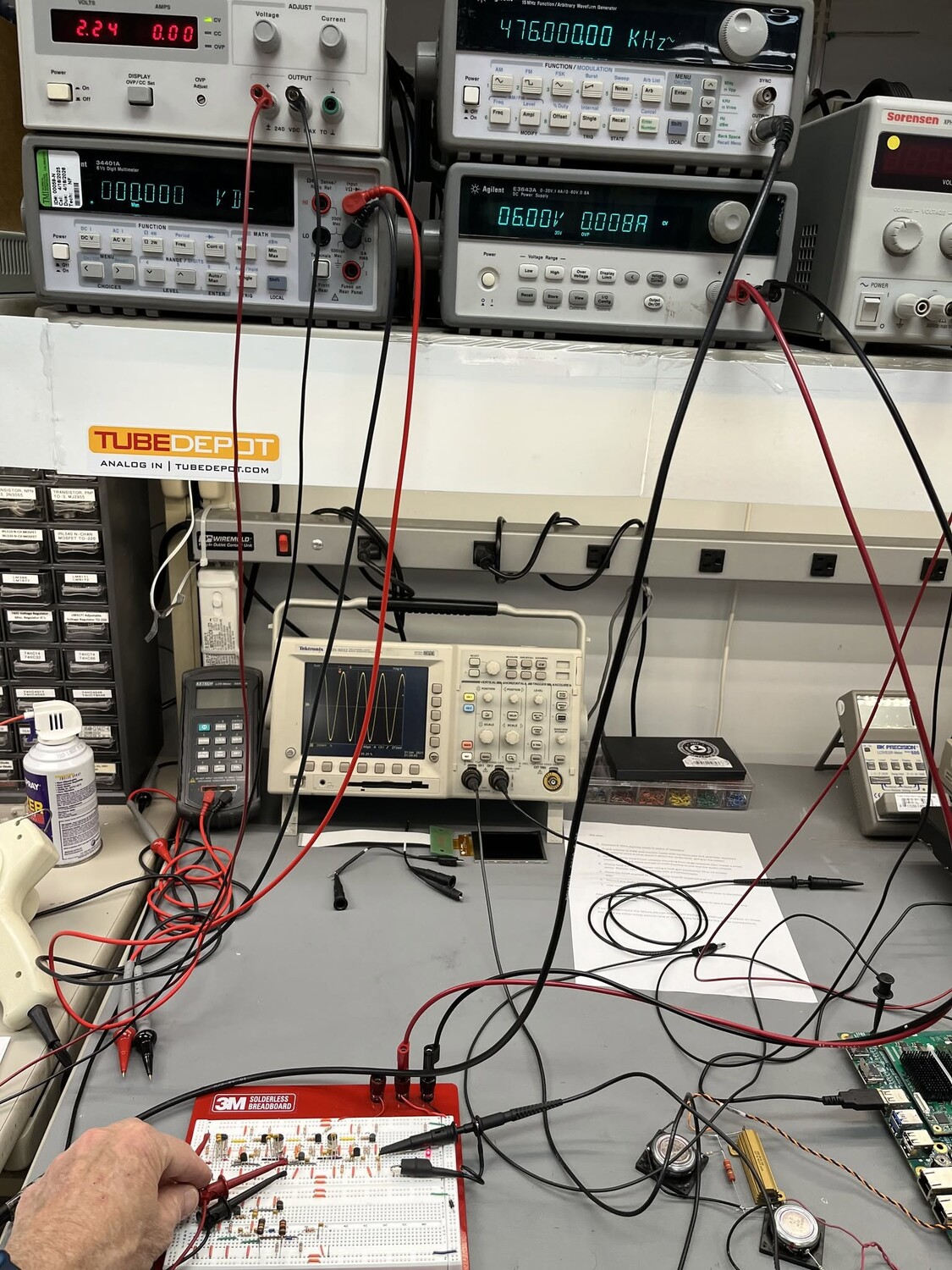

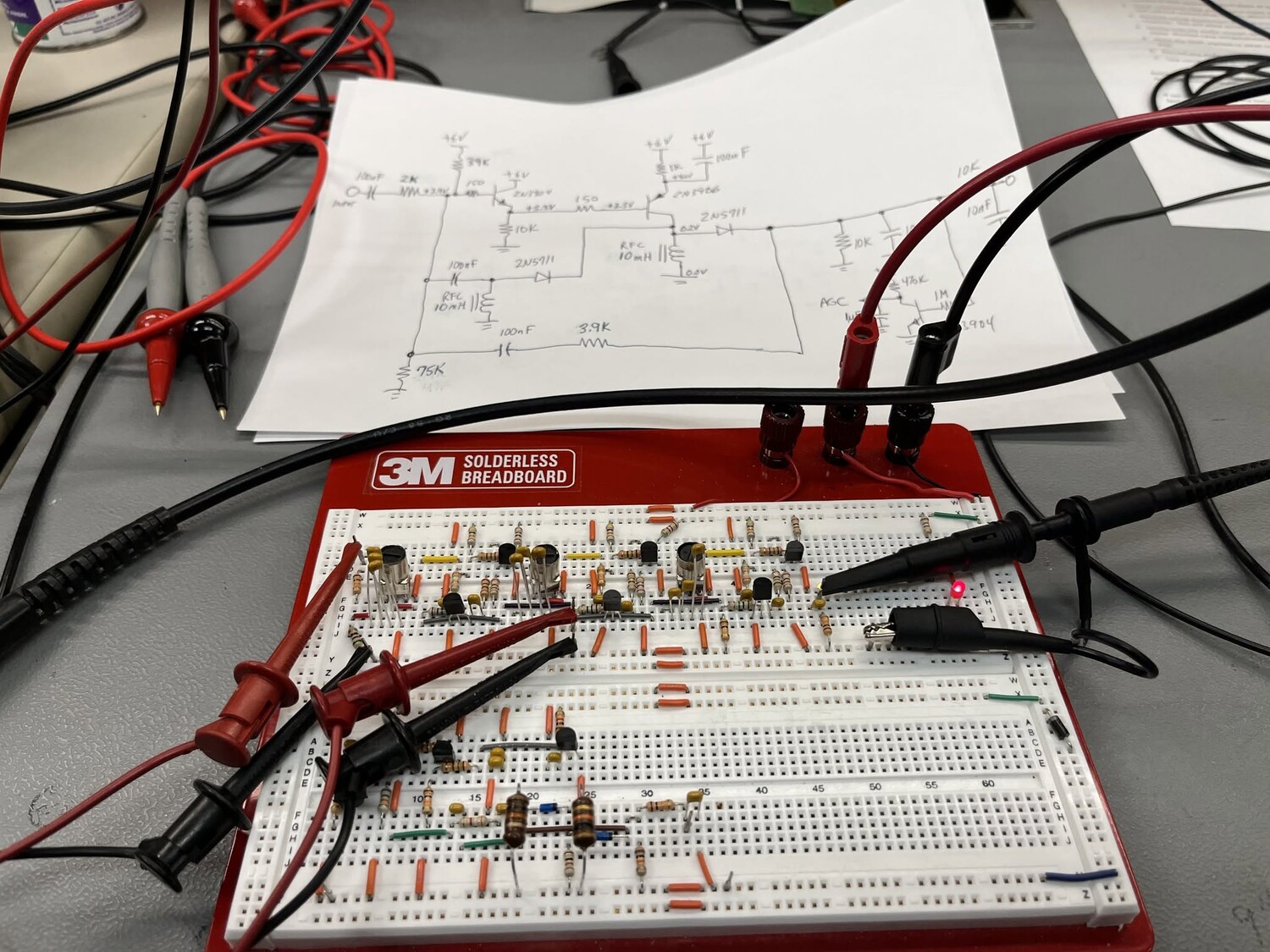

Я спроектировал и собрал передатчик, приемник и антенну для нового любительского радиодиапазона 630 метров. Здесь представлены фотографии приемника; это простая модель прямого усиления (TRF) с фиксированной частотой настройки 476 кГц — такой же, как у передатчика. Устройство полностью портативное, выполнено в прочном корпусе и работает от батарей; оно оснащено встроенной ферритовой антенной собственной конструкции, а также разъемом для подключения внешней антенны.

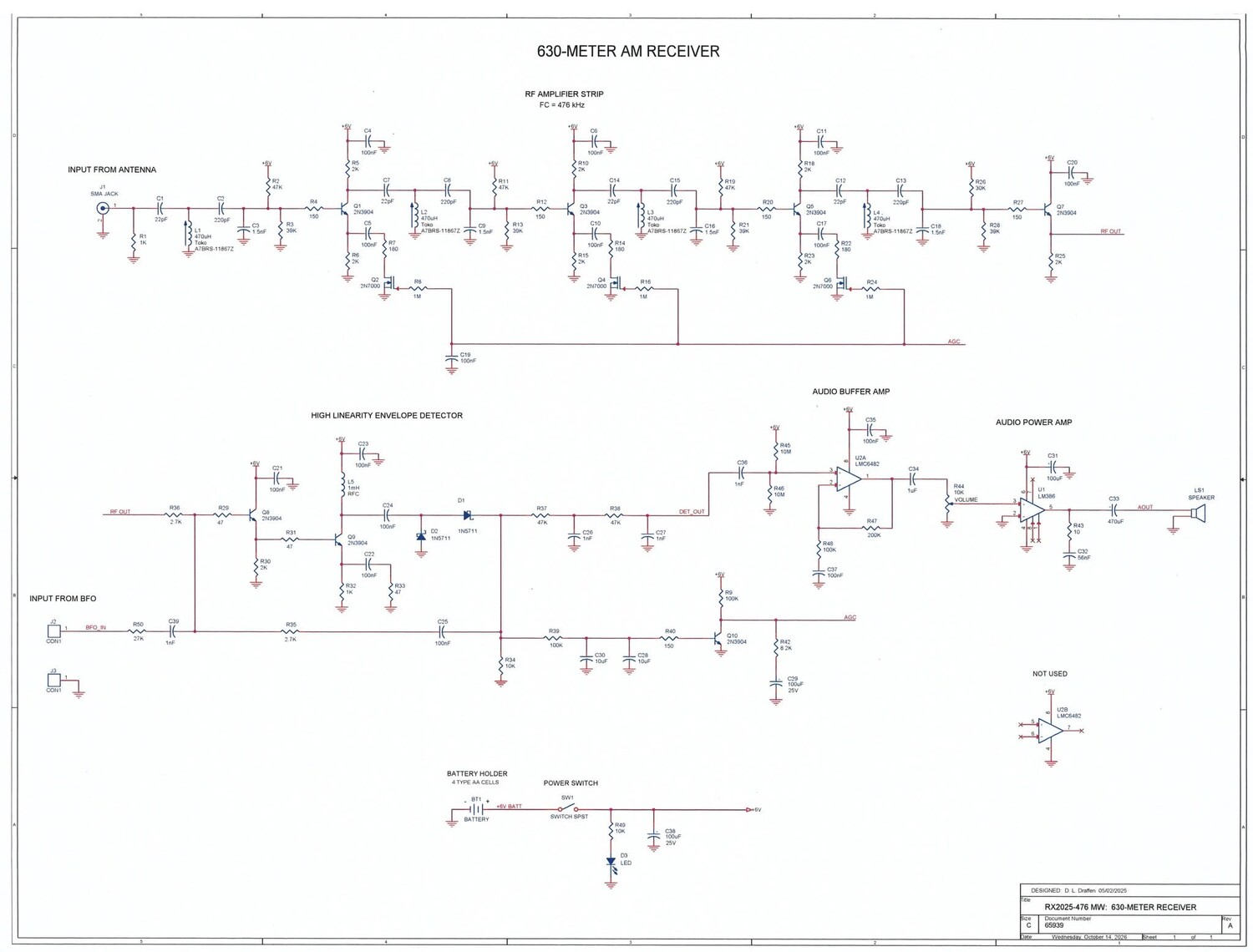

схема приемника на 630 метров


Приемник позволяет принимать сигналы с амплитудной модуляцией (AM), телеграфные сигналы (CW) и сигналы с однополосной модуляцией (SSB).





Как нетрудно догадаться, при использовании внешней антенны приемник позволяет принимать гораздо более удаленные или слабые станции. Впрочем, и с ферритовой антенной он работал весьма неплохо — на уровне лучших портативных приемников средневолнового и длинноволнового диапазонов прошлых лет.





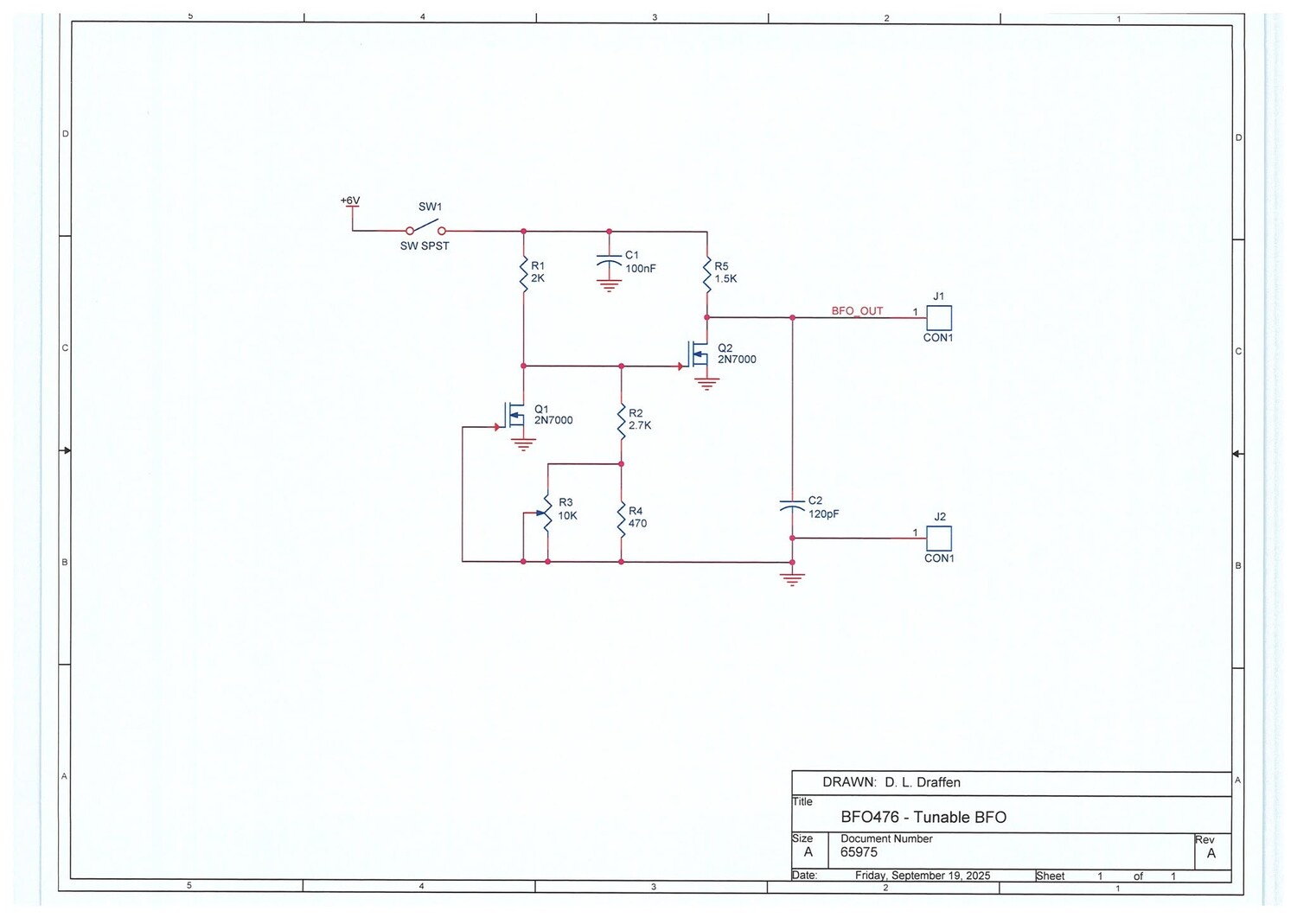

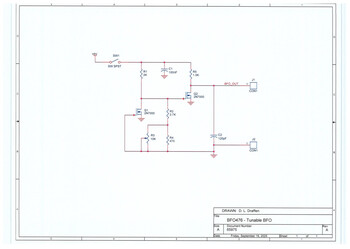

Также прилагается скан принципиальной схемы. Внимательный человек указал на ошибку в схеме: индуктивность катушек L1–L4 была ошибочно указана как 180 мкГн, тогда как на самом деле она составляет 470 мкГн. Это компоненты Toko (артикул A7BRS-11867Z) номиналом 470 мкГн. Я внес исправления и повторно опубликовал схему с указанием верных номиналов этих деталей.

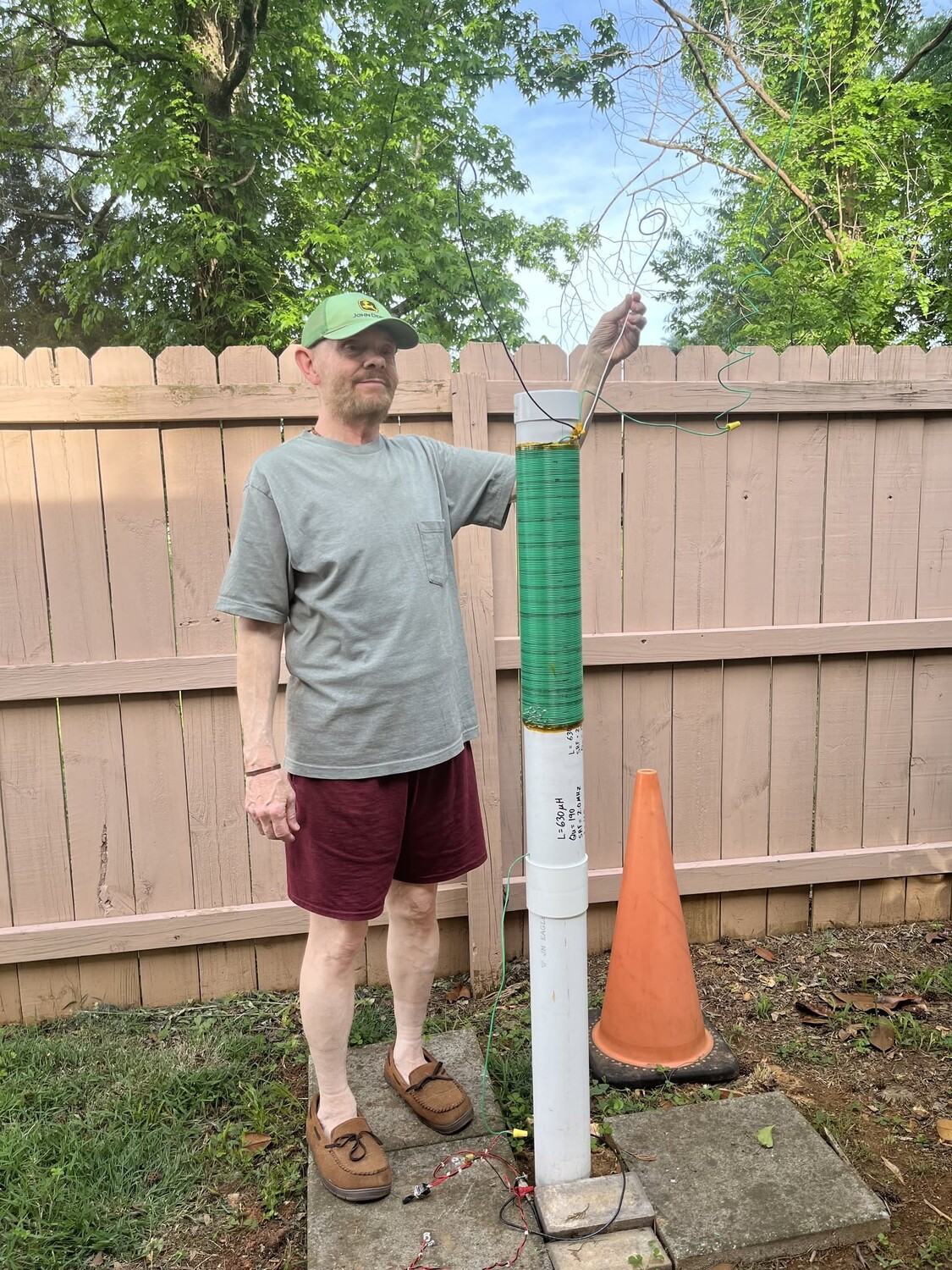

Антенна выполнена по Т-образной схеме с центральным питанием и удлинительной катушкой у основания. На участке за домом я установил пять заземляющих штырей в разных точках, соединенных медными проводниками (радиалами). И все же, для стандартного участка размером 100 на 120 футов (примерно 30 на 36 метров) эта антенна получается очень «маленькой» по сравнению с длиной волны.
Фотографии и описание передатчика появятся позже. Следите за обновлениями...

Daniel L Draffen
