Простая J антенна на диапазон 2 метра

Простая антенна на диапазон 2 метра

j антенна размеры на 144


Простая J антенна

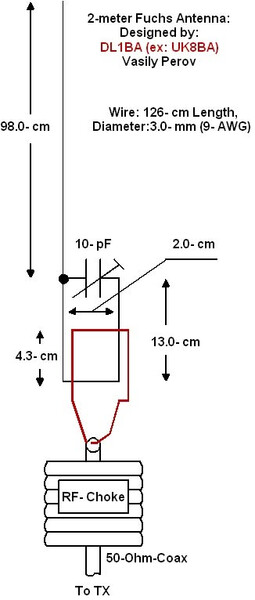

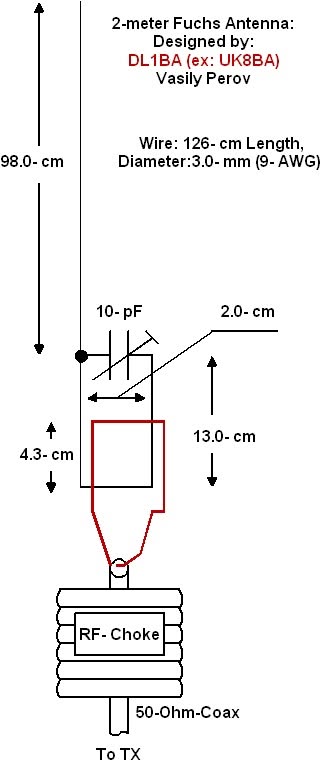

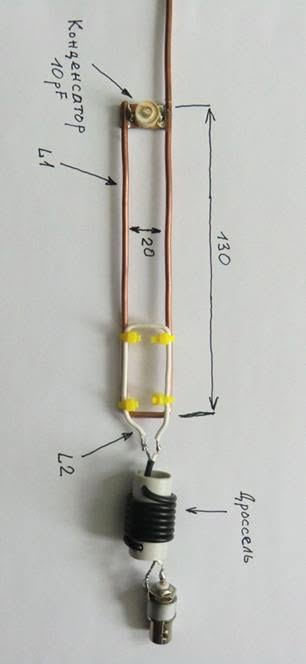

Антенна была изготовлена ​​и настроена всего за 30 минут. Для её изготовления потребовался провод длиной 126 см и диаметром 3 мм (9 AWG). КСВ антенны составляет 1,0:1,0 на частоте 145,0 МГц и 1,7:1,0 на краях 2-метрового диапазона. На рисунке 1 показана конструкция антенны. На рисунке 2 показана фотография антенны. Настроенная антенна помещена внутрь пластиковой трубки (используемой в электропроводке) диаметром 25 мм (один дюйм).
