Современный 4-ламповый регенеративный приемник 3,5 МГц - 21,4 МГц

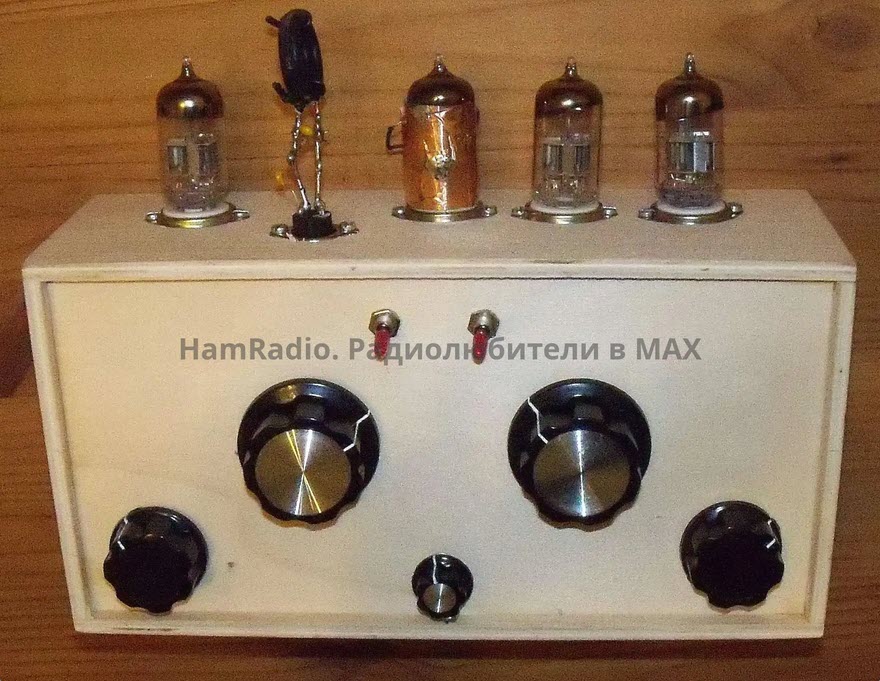

Современный, простой, высокопроизводительный 4-ламповый регенеративный приемник

3,5 МГц - 21,4 МГц

Кв регенератор


Современность обусловлена:

- Все компоненты изготовлены в 2022 году, за исключением ламп (6N24P). Однако, если вы готовы заплатить в 5 раз больше, чем за новую лампу, вы можете купить E88CC у JJ, и у вас будет приемник со всеми компонентами, которые до сих пор производятся.

- Один источник питания постоянного тока 12 В 610 мА для накала и анодного напряжения.

Простота обусловлена:

- Всего одна катушка на диапазон, без промежуточных отводов.

- Питание от источника 12 В.

регенеративный приемник


Высокая производительность обусловлена:

- Отличное соотношение сигнал/шум благодаря отсутствию переменного тока 50 или 60 Гц в приемнике.

- Использование ламп с рамочной сеткой (обязательно), «без шума».

- Использование демодулятора с бесконечным импедансом (высокий ВЧ-импеданс, низкий НЧ-импеданс).

- Хорошая избирательность. Использование ламп при анодном напряжении 12 В требует 4 каскадов НЧ для получения достаточного усиления. Легко получить частоту среза 3 кГц для каждого каскада. На практике 4 кГц достаточно для разделения 2 SSB-станций.

- Хорошая стабильность частоты благодаря резонансному контуру с высоким сопротивлением.

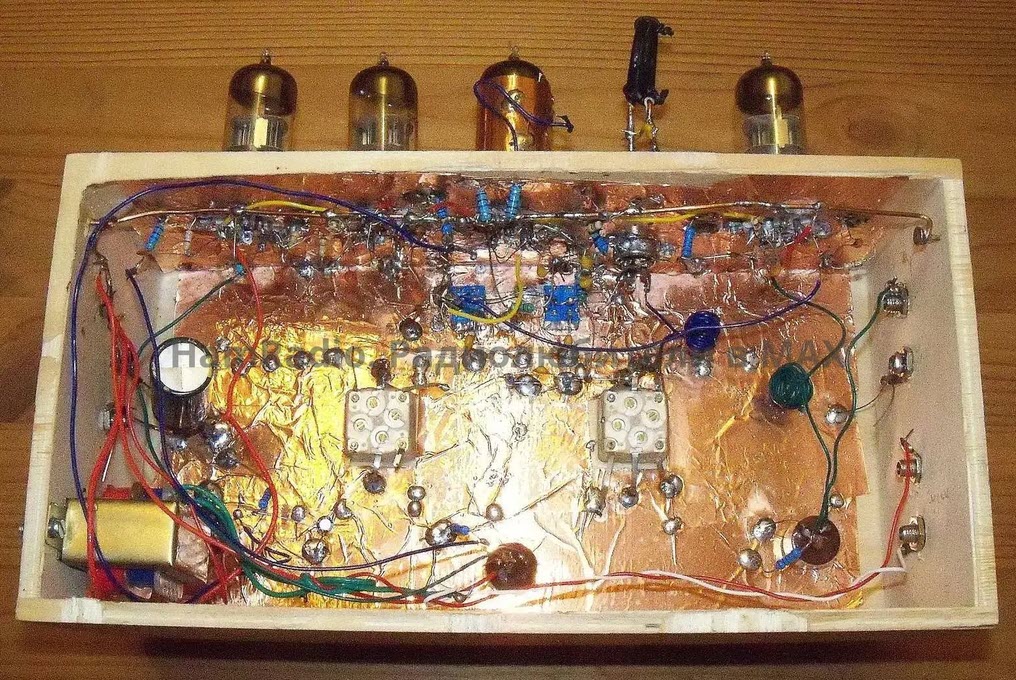

Приёмник собран в деревянном корпусе. Внутренняя часть покрыта клейкими медными полосами длиной 5 см (для экранирования). При необходимости в качестве точек подключения используются резисторы сопротивлением 10 МОм.

Катушки выполнены на 4-контактных DIN-разъемах.

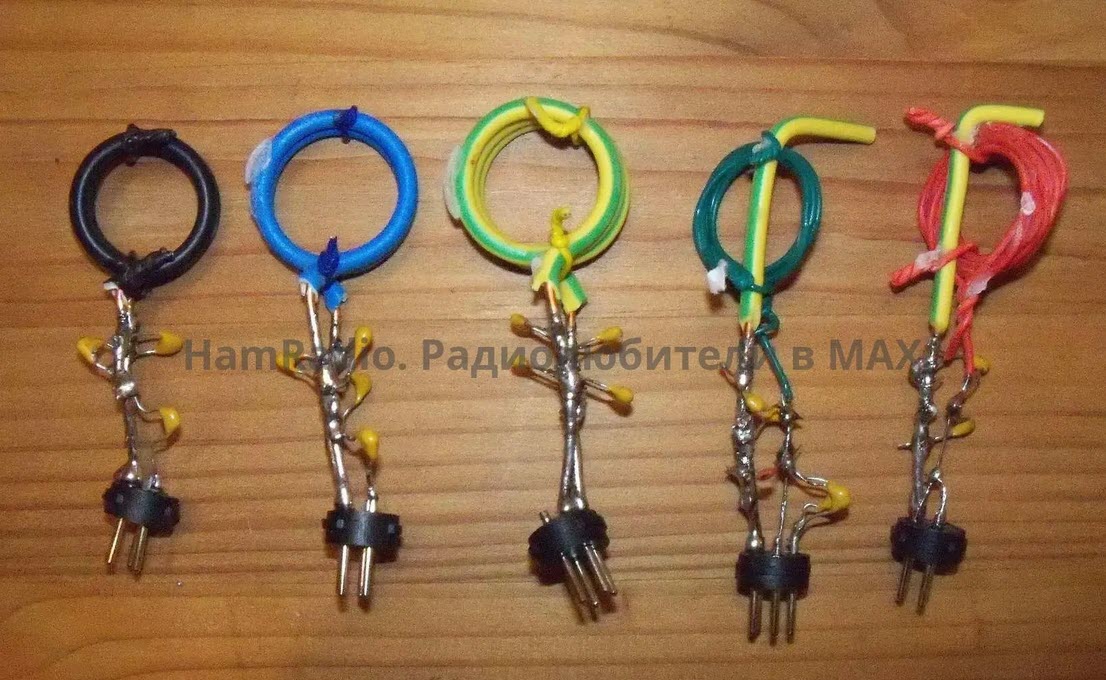

катушки регенеративного приеника


Для диапазонов 40 м и 80 м катушки состоят из одножильного провода с ПВХ-изоляцией (кабель YV) с внешним диаметром кабеля 1,1 мм и медного провода 0,5 мм (сечение 0,2 мм²). Эти катушки закреплены двумя тонкими скрученными проводами на электрическом проводе на 20 А, приваренном к заземляющему контакту разъема DIN. Длина этого провода составляет 9 см, нижние 4 см зачищены, а верхняя часть загнута на 1 см.

Для диапазонов 15 м, 17 м и 20 м катушки изготовлены из провода на 20 А (сечение 2,5 мм²). Два тонких скрученных провода обеспечивают их жесткость.

Катушки покрыты цианоакрилатным клеем.

намотка контуров регенератора

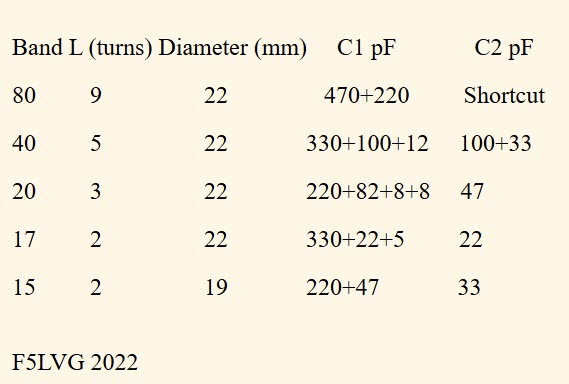

Значение C2 выбрано таким образом, чтобы охватывать только желаемый диапазон. Чтобы избежать каких-либо механизмов уменьшения на переменных конденсаторах, я разделил каждый диапазон на 3 по 2 переключателя, затем использовал конденсатор для набора диапазонов в сочетании с конденсатором для расширения диапазона. Для переменных конденсаторов (A05) необходимы большие регуляторы.

Примечания:

- V2 экранирован для уменьшения шума, создаваемого сетевым током.

- Винты диаметром 2,5 мм позволяют закрепить ручки на осях переменных конденсаторов.

- Переменные конденсаторы приклеены к плате цианоакрилатным клеем.

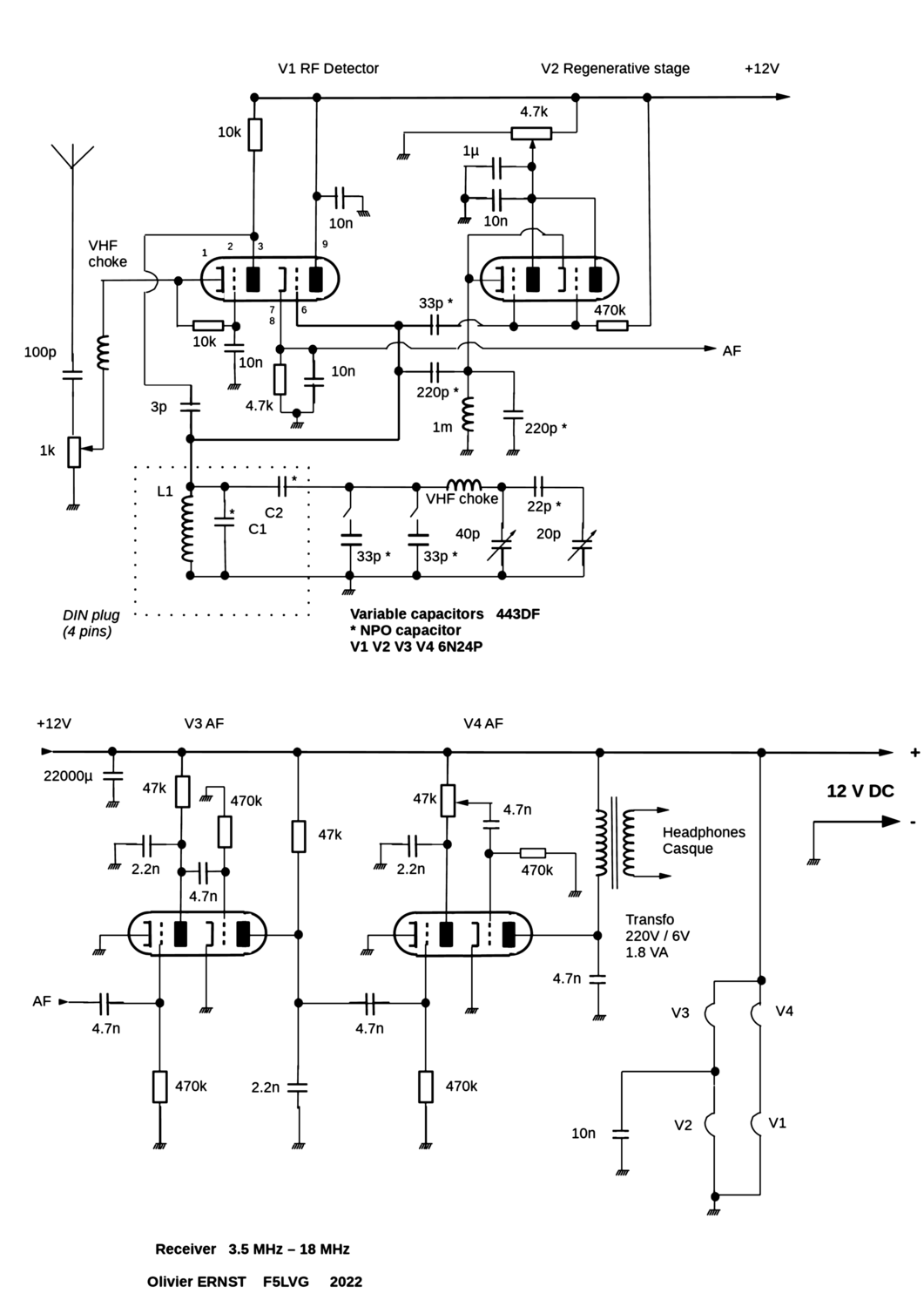

Схема лампового кв приеника


Соберите этот приемник, и вы сможете принимать радиолюбителей с другой стороны Атлантики! Захватывающий приемник 2022 года!

F5LVG 2022

Переведено с помощью Гугл переводчика

Оригинал статьи - https://oernst.org/hamradio/tubes/RX2022/SW2022-en.html
