Усилитель на двух пентодах ГК-71

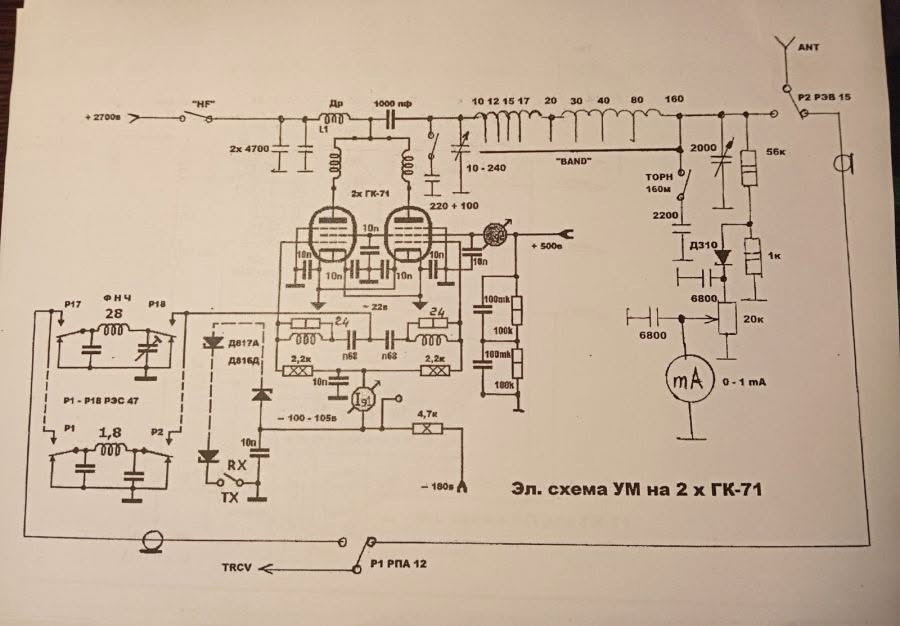

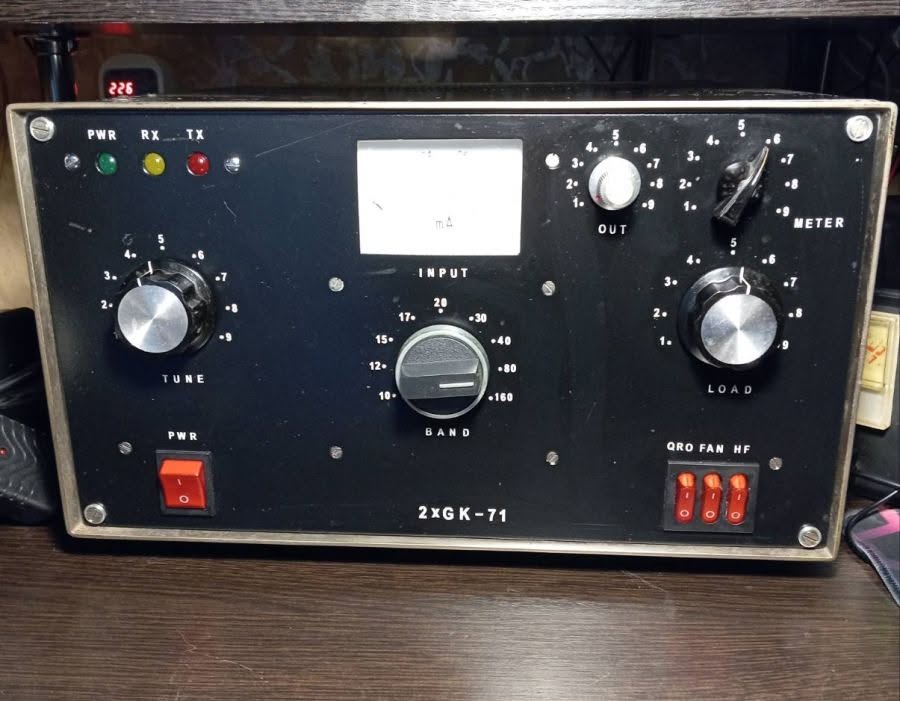

2XGK71 Penthodes HF Amplifier. 800-1000W output, 20W input, grid driven. Усилитель на пентодах 2XGK71. Выходная мощность 800-1000 Вт, входная мощность 20 Вт Информация с канала Макс - Hamradio. Радиолюбители Доска объявлений радиолюбителей "Купи-Продай" ВКонтакте Присоединяйся! >>> Доска объявлений радиолюбителей "Купи-Продай" В Телеграм Присоединяйся! >>> Поделитесь записью в своих социальных сетях! РА на лампе ГУ-13, 6П45 или ГК-71, ГУ-50 Всеволновый дроссель для выходного каскада усилителя мощности на ГК-71 Бестрансформаторный РА на ГК-71 Конструкция трансформатора возбуждения оконечного каскада на 2-х лампах ГК-71 с заземленными сетками Пробник для оценки эмиссии катода ГК-71 УМ на лампе ГК-71 (ГУ-13) Многоэтажный каскодный линейный усилитель мощности SSB Улучшение работы усилителей мощности с общими сетками Простой КВ-усилитель мощностью 1 кВт на двух ГК-71 При копировании материала обратная ссылка на наш сайт обязательна!
