Диполь диапазона 60 метров

Представляем вашему вниманию краткий обзор классической, высокоэффективной антенны для этого уникального диапазона частот для любительской радиосвязи: 60-метрового полуволнового диполя.

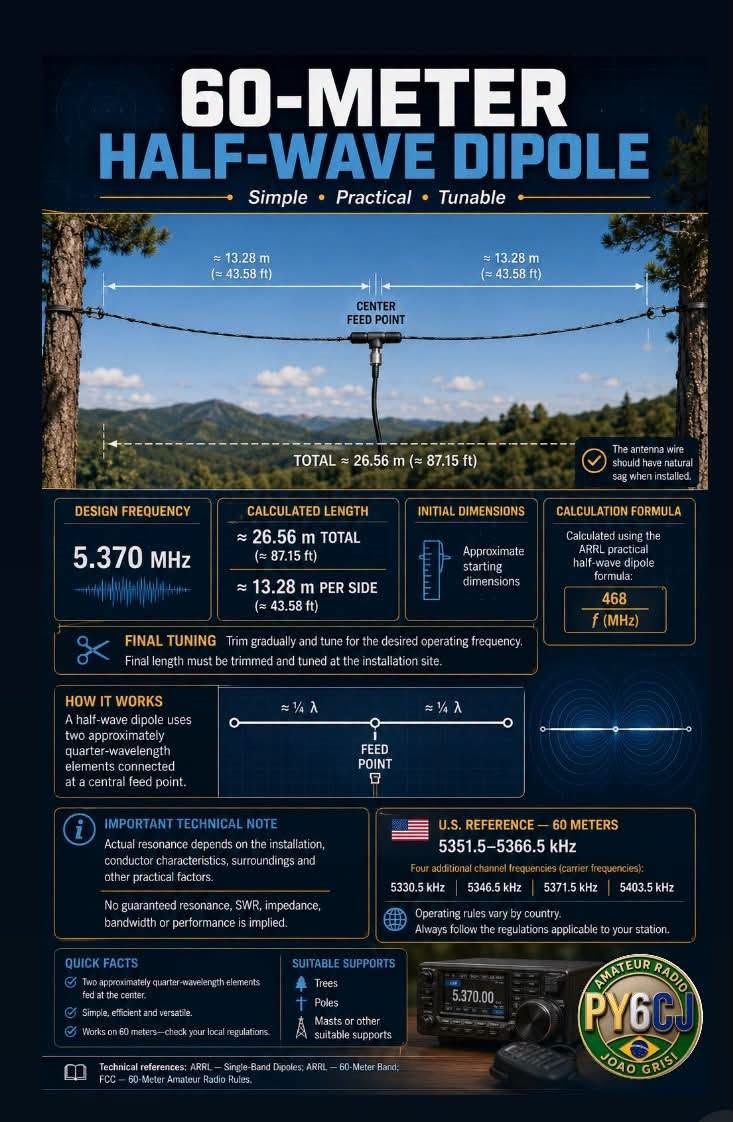

диполь 60 метров


Основываясь на техническом описании в нашей справочной карточке, вот что вам нужно знать:

Основы конструкции: Созданная с использованием классической практической формулы ARRL для полуволнового диполя (468/f), расчетная частота 5,370 МГц дает общую расчетную длину примерно 26,56 метров (87,15 футов), разделенную на два четвертьволновых элемента длиной около 13,28 метров (43,58 футов) с каждой стороны.

Как это работает: Простой диполь с центральным питанием использует два элемента приблизительно четвертьволновой длины, соединенных в центральной точке питания. Он прост, эффективен и универсален.

Настройка и установка: Окончательную длину всегда необходимо обрезать и настроить непосредственно на месте установки. Фактическая резонансная частота зависит от вашей конкретной конфигурации, учитывая такие переменные реального мира, как окружающая среда, характеристики провода и высота установки. (И да, естественное провисание провода после установки — это совершенно нормально!)

Контекст диапазона: В США 60-метровый диапазон охватывает частоты 5351,5–5366,5 кГц, включая такие частоты каналов, как 5330,5 кГц, 5346,5 кГц, 5371,5 кГц и 5403,5 кГц. Помните, что правила и квоты сильно различаются в зависимости от страны — всегда проверяйте местные правила перед передачей.

Независимо от того, подвешен ли он между деревьями, столбами или специальными мачтами, чистый проволочный диполь остается одним из лучших самодельных проектов для установления контактов в этом уникальном диапазоне.

73 от PY6CJ - Жоао Гризи
