Диполь на 12 метров

Диполь диапазона 12 метров

КВ диполь на 12 метров

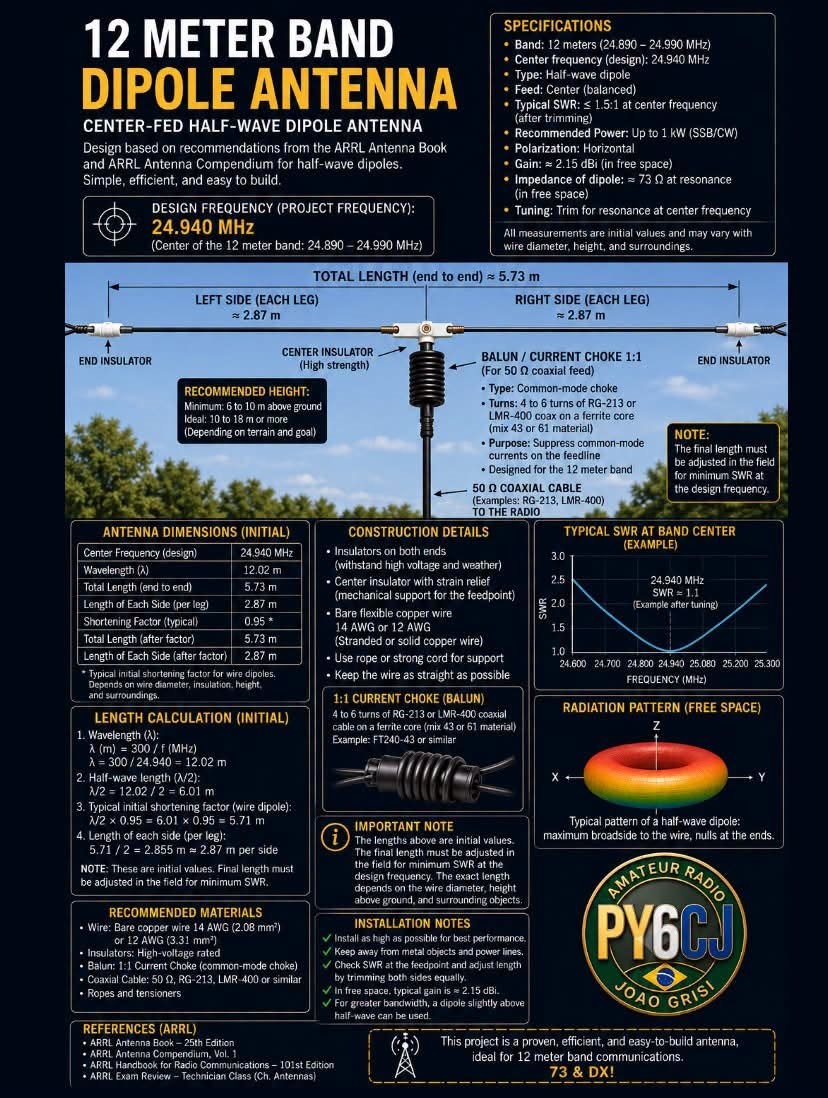

Полуволновая дипольная антенна с центральным питанием остается одной из самых надежных КВ-антенн в любительской радиосвязи благодаря своей простоте, предсказуемой работе и легкости изготовления.

Для 12-метрового диапазона она предлагает превосходный баланс эффективности и практичности, что делает ее отличным выбором как для повседневной работы, так и для дальних станций (DX). Классическая конструкция использует два четвертьволновых элемента, питаемых в центре, и окончательную длину элемента всегда следует укорачивать после установки для достижения минимального КСВ, поскольку диаметр провода, высота антенны и близлежащие объекты влияют на резонанс.

Правильно установленная 12-метровая дипольная антенна имеет горизонтальную поляризацию и создает привычную диаграмму направленности в сторону перпендикуляра, с максимальным излучением перпендикулярно проводу и минимумами на концах. В свободном пространстве идеальная полуволновая дипольная антенна имеет коэффициент усиления приблизительно 2,15 дБи и импеданс точки питания около 73 Ом, хотя эти значения меняются в реальных установках в зависимости от высоты над землей и окружающей среды.

Использование высококачественного провода, прочного центрального изолятора и балансира тока 1:1 (дроссель синфазного напряжения) с коаксиальной линией питания 50 Ом помогает минимизировать синфазные токи и способствует более четкой работе антенны. Как и в случае с любой проволочной антенной, тщательная установка и настройка в эфире являются ключом к достижению наилучших результатов.

73 и удачных дальних встреч!

PY6CJ - Жоао Гризи
