Широкополосная активная рамочная антенна — от 100 кГц до 145 МГц
Широкополосная активная рамочная антенна — от 100 кГц до 145 МГц.

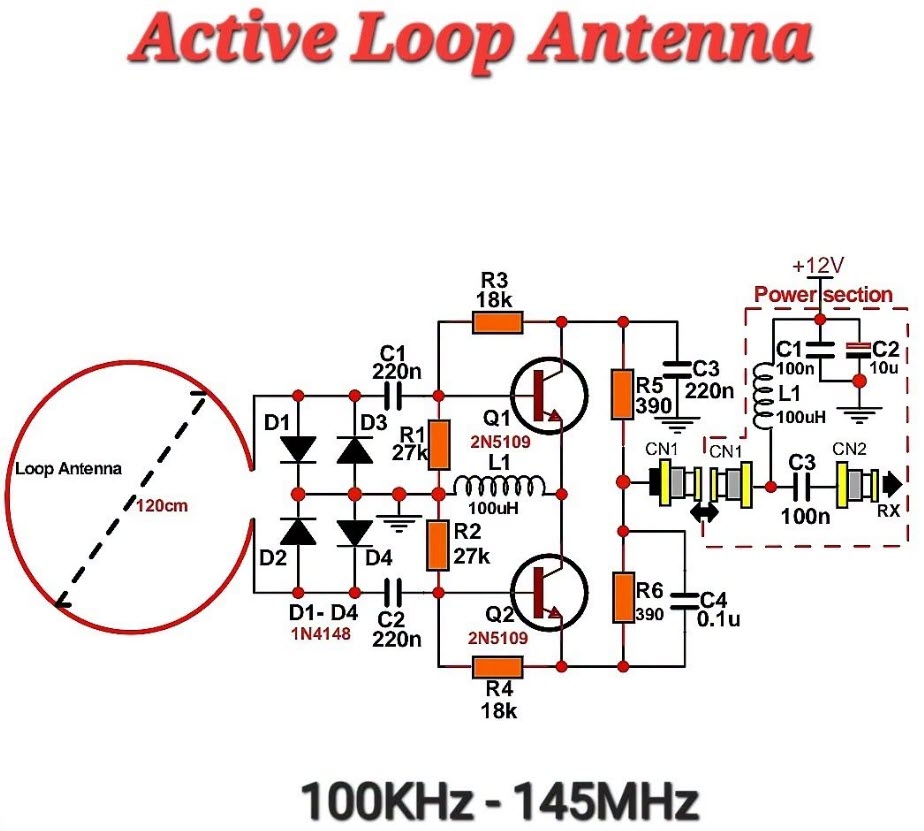

Эта активная рамочная антенна предназначена для широкополосного приема радиосигналов и охватывает заявленный частотный диапазон — как минимум от 100 кГц до 145 МГц.
- Рамочная антенна: Компактная рамка диаметром около 120 см улавливает компоненты магнитного поля принимаемых радиосигналов.
- ВЧ-усилитель: Активный каскад усиления построен на двух NPN-транзисторах 2N5109 (Q1 и Q2), обеспечивающих усиление радиосигналов в широком диапазоне частот.
- Входная цепь: Четыре диода 1N4148 (D1–D4), соединенные по мостовой схеме, вместе с соответствующими конденсаторами и резисторами образуют цепь входной связи и обработки сигнала.
- Частотная характеристика: Широкополосная конструкция позволяет осуществлять прием в диапазонах НЧ (LF), СЧ (MF), КВ (HF), УКВ (VHF) и FM-вещания — с учетом реальных характеристик антенны, параметров усилителя и условий приема в конкретном месте.
- Питание: Схема работает от источника постоянного тока напряжением +12 В; конденсаторы используются для развязки по питанию и шунтирования ВЧ-сигналов.
- Применение: Подходит для прослушивания коротковолновых станций, мониторинга радиовещательных диапазонов, приема любительских радиостанций и проведения общих экспериментов в области радиочастотной техники.
= Техническое примечание: Несмотря на то что схема рассчитана на широкополосную работу, ее фактическая чувствительность, коэффициент усиления, коэффициент шума и рабочий диапазон частот зависят от особенностей конструкции, расположения компонентов и результатов тестирования. Заявленный диапазон 100 кГц–145 МГц требует проверки путем практических измерений.
