Антенна для дальних станций на 80 метров: установка на мачте
Если у вас есть мачта высотой 70 футов или выше, у вас уже может быть все необходимое для создания серьезной антенны для дальних станций на 80 метрах — вам просто нужно подвесить к ней провод. Почему высота мачты важна.
На высоте 70 футов и выше антенна для дальних станций начинает демонстрировать свой настоящий потенциал. Сама мачта действует как вертикальный отражатель, фокусируя энергию в направлении наклона и обеспечивая усиление в этом направлении на 3–4 дБд. Чем выше мачта, тем лучше отражатель и тем меньше угол излучения — именно то, что вам нужно для дальних станций.
Создание антенны
Отрежьте провод примерно до 66 футов для 80 м (скорректируйте в соответствии с вашей целевой частотой). Прикрепите точку питания на вершине мачты, наклоните провод вниз примерно на 45 градусов и закрепите дальний конец на высоте около 8–10 футов от земли. Подключите коаксиальный кабель 50 Ом непосредственно к точке питания.
Башня как отражатель
Для эффективной работы башни в качестве отражателя она должна быть заземлена и нагружена — установка антенны типа «яги» или направленной антенны на вершине значительно помогает. Ненагруженная башня, расположенная на поверхности, дает непостоянные результаты.
Направленная антенна
Хотите обеспечить покрытие в четырех направлениях? Установите четыре наклонных антенны на каждой грани башни и переключайтесь между ними с помощью дистанционного релейного блока. Мгновенная направленная антенна для диапазона 80 м.

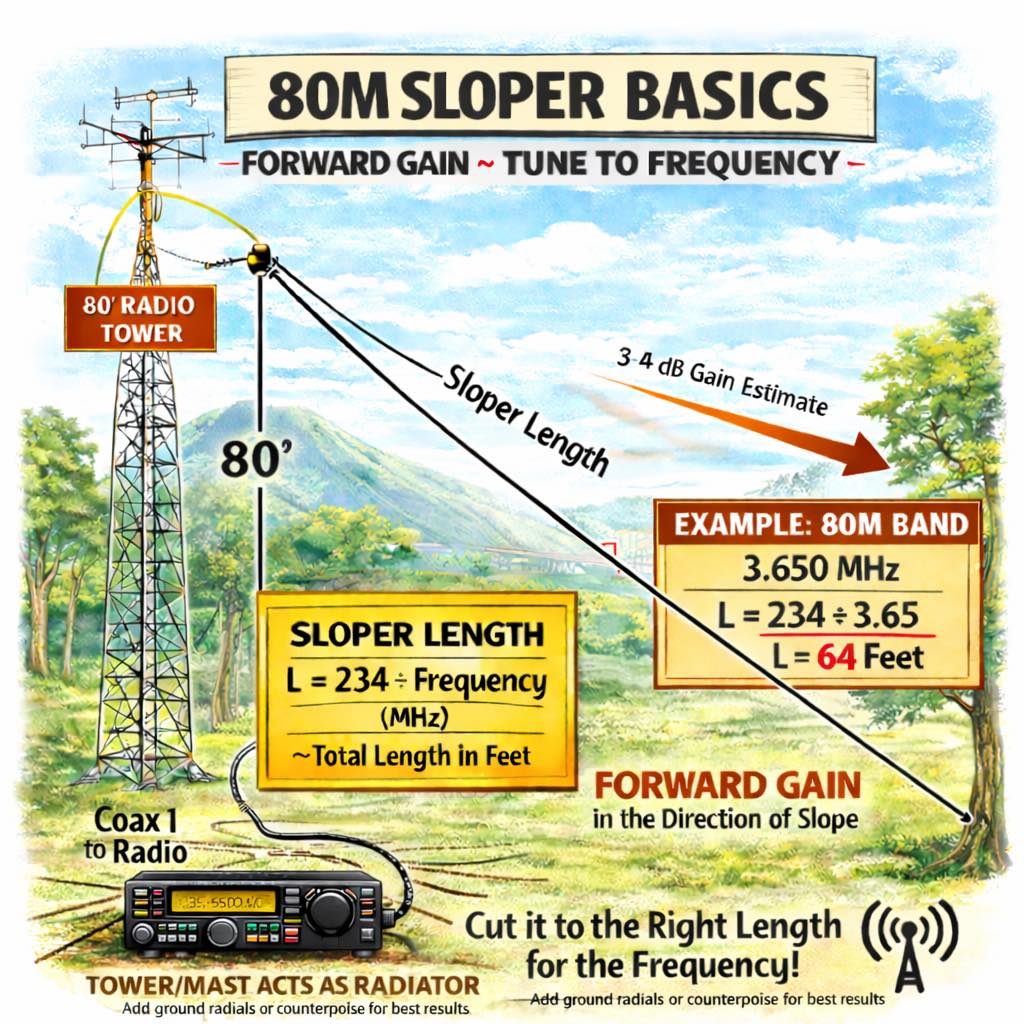

Длина провода
При использовании башни в качестве противовеса/отражателя наклонная антенна по-прежнему имеет форму четвертьволновой вертикальной антенны, а не полуволнового диполя.
Формула проста:
234 / частота в МГц = длина в футах
Для 80 м на частоте 3,75 МГц (средний диапазон): 234 / 3,75 = 62,4 фута
Для CW-диапазона на частоте 3,5 МГц: 234 / 3,5 = 66,8 фута
Для телефонного конца на частоте 3,9 МГц: 234 / 3,9 = 60 футов
Почему четвертьволновая антенна?
Вышка выступает в роли другой четверти длины волны — вместе они образуют эквивалент полуволновой системы, подобно вертикальной антенне с радиалами, установленной на земле. Вышка — это недостающая половина.
Альтернатива наклонному диполю
Нет заземленной вышки? Вместо этого вы можете использовать полноразмерный полуволновой наклонный диполь — запитайте его в центре, наклоните под углом 45°, и вы получите хорошо работающую, предсказуемую антенну. Используйте 468 / частота в МГц для общей длины, равномерно распределенной по обе стороны от точки питания. Вы потеряете 1,5–2 дБ направленного усиления, обеспечиваемого отражением от мачты, но всё равно получите излучение под малым углом и стабильное дальнее соединение. Общий эффект тот же, но мощность немного меньше.
Практические советы
∙ Начните с немного большей длины и подстройте её под минимальный КСВ на целевой частоте ∙ Антенный тюнер может компенсировать небольшие ошибки ∙ КСВ должен быть достаточно близок к 50 Ом, если мачта хорошо заземлена и нагружена ∙ Если КСВ сильно отличается, заподозрите проблему с заземлением мачты, прежде чем винить длину провода
Итог
Настройте на четверть волны, пусть мачта сделает всё остальное. Это тот же принцип, что и у любой вертикальной антенны, установленной на земле — мачта просто является вашей плоскостью заземления, стоящей прямо в воздухе.
