Сопротивление треугольника в зависимости от углов рамки

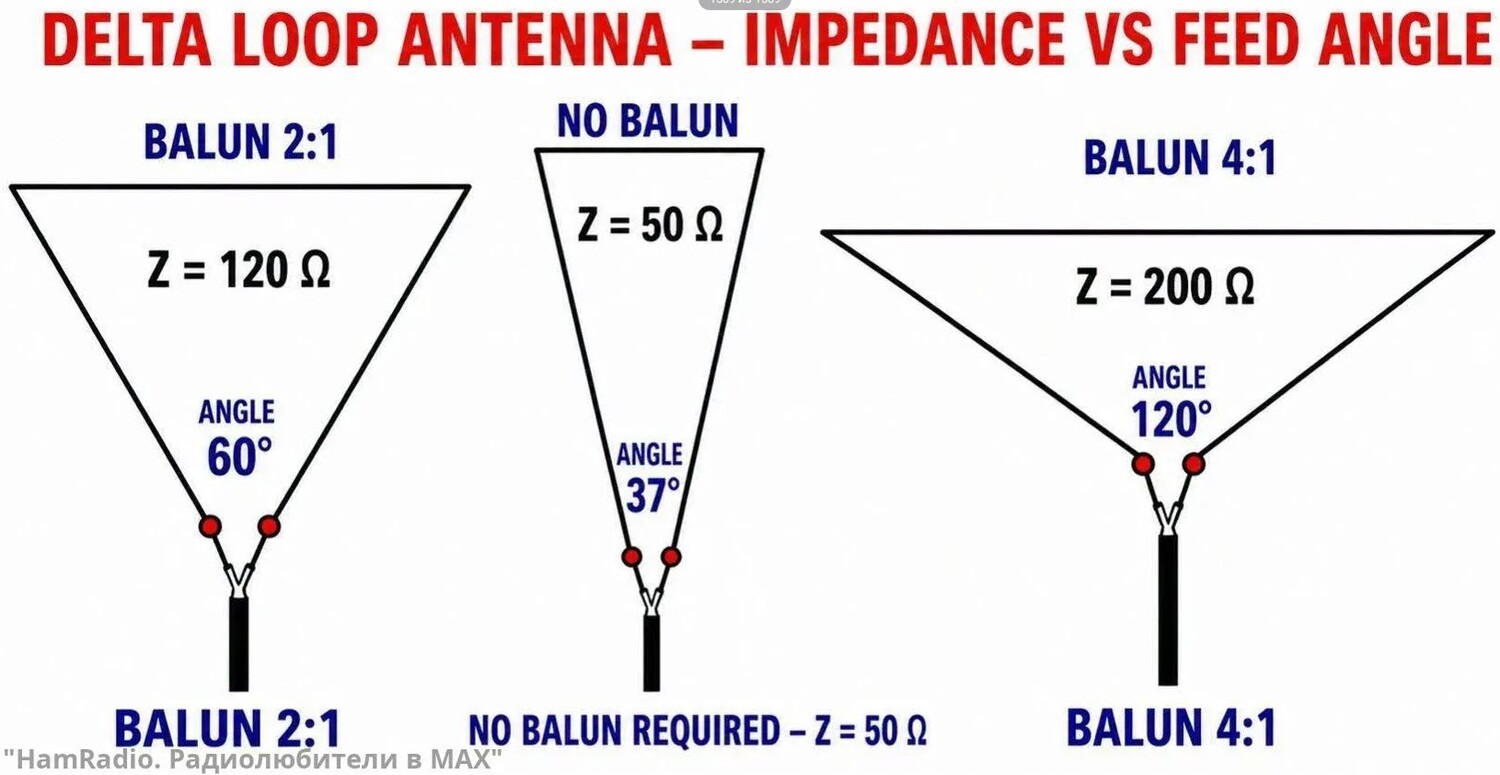

Угол точки питания дельта-рамочной антенны влияет на ее входное сопротивление, которое определяет, насколько хорошо она согласуется с линией передачи.
Узкий угол при вершине около 37° обеспечивает сопротивление примерно 50 Ом, что позволяет напрямую подключать коаксиальный кабель с сопротивлением 50 Ом без симметрирующего устройства.
Угол 60° дает сопротивление около 120 Ом, что делает подходящим балун 2:1.
Широкий угол в 120° увеличивает сопротивление примерно до 200 Ом, которое обычно согласовывается с помощью балуна 4:1. Выбор правильного угла и согласующего трансформатора помогает минимизировать отражения сигнала и обеспечивает эффективную передачу мощности между передатчиком и антенной.
