Диполь диапазона 30 метров

Диполь КВ диапазона 30 метров

Диполь 10 мгц

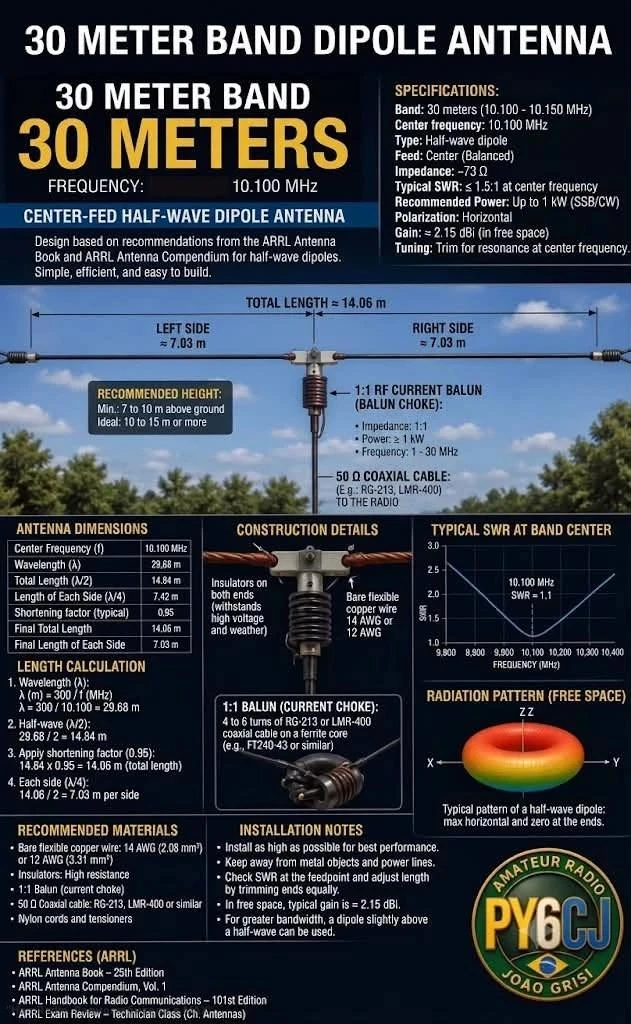

На изображении полуволновая дипольная антенна с центральным питанием, предназначенная для 30-метрового любительского диапазона (10,100–10,150 МГц) и настроенная на частоту 10,100 МГц.

Антенна, изготовленная из гибкого медного провода 14 AWG или 12 AWG с коэффициентом укорочения 0,95, имеет длину примерно 14,06 метра (7,03 метра с каждой стороны) и подключается к радиостанции с помощью коаксиального кабеля сопротивлением 50 Ом в паре с токовым балуном 1:1.

При горизонтальной установке на рекомендуемой высоте от 7 до 15 метров над землей он обеспечивает типичный КСВ примерно ≤1,5:1 при резонансе.

73, PY6CJ !!
