Трансивер Pixie на диапазон 20 метров

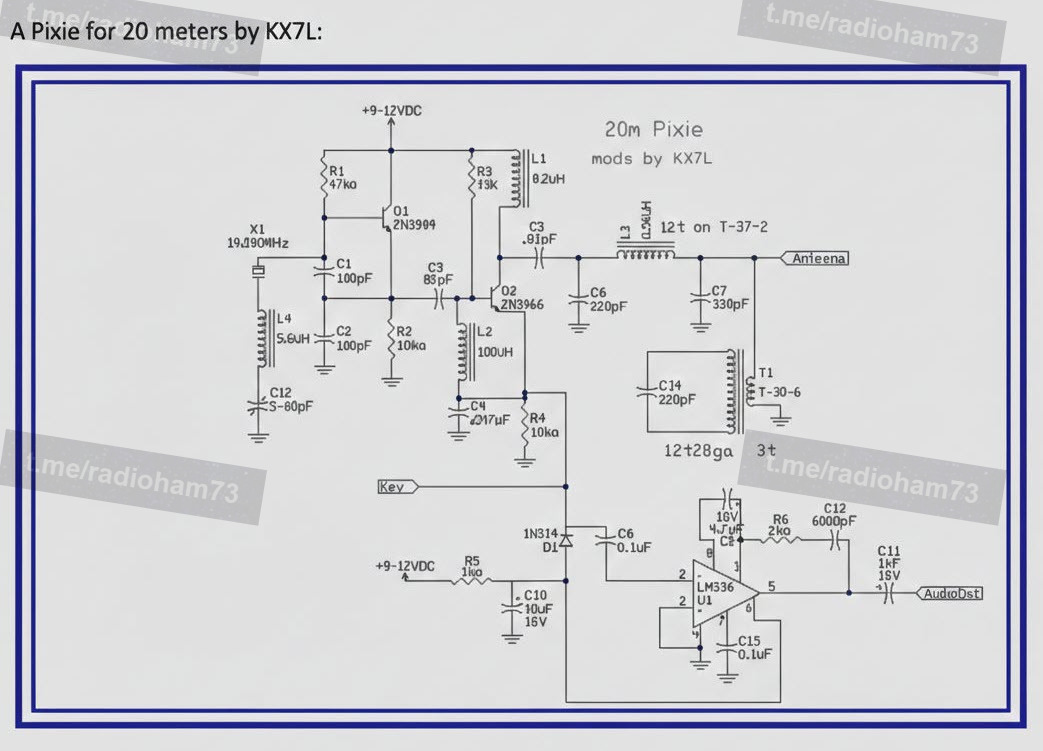

Ищете интересный проект на выходные? Pixie — один из самых известных в мире QRP (маломощных) трансиверов. Эта конкретная версия от KX7L оптимизирована для 20-метрового диапазона. Почему KX7L Pixie великолепен: Ультрапростой: требуется всего несколько деталей. Модифицирован для 20 м: отлично подходит для работы на частоте CW 14,060 МГц. Чистое удовлетворение: нет ничего лучше, чем установить контакт с помощью QRP радиостанции, которую вы собрали сами! Радиокомпоненты: Транзисторы 2N3904 (Q1), 2N3866 (Q2) Микросхема LM386 (аудиоусилитель) Кварцевый резонатор (X1) 14,060 МГц (стандартная частота QRP 20 м) Индуктивности 8,2 мкГн (L1), 100 мкГн (L2), 5,6 мкГн (L4), сердечник T-37-2 (L3) Конденсаторы : 100 пФ, 220 пФ, 330 пФ, 0,1 мкФ, 10 мкФ Резисторы 47 кОм, 33 кОм, 1 кОм, 10 кОм, 10 кОм инфо - Радиолюбители КВ и УКВ Доска объявлений радиолюбителей "Купи-Продай" ВКонтакте Присоединяйся! >>> Доска объявлений радиолюбителей "Купи-Продай" В Телеграм Присоединяйся! >>> Поделитесь записью в своих социальных сетях! Маленький простой трансивер 2Вт Миниатюрный трансивер QRP от UY0YU QRP SSB-мини трансивер диапазона 40 метров QRP трансивер для туристических походов Реверсивный QRP трансивер "Парус" Маяк - QRP передатчик диапазона 160 метров Ламповый QRP передатчик ROS - новый любительский режим передачи данных QRP Трансивер на 80 м Однодиапазонный трансивер с низковольтным питанием 3V (21 МГц) При копировании материала обратная ссылка на наш сайт обязательна!
1 2 3 4 5 Категория: Радиостанции, трансиверы \| Добавил: Mike (21.01.2026)
Просмотров: 136 \| Теги: QRP, QRP передатчик, QRP Трансивер \| Рейтинг: 0.0/0
